Creazione di una lavorazione bordo a incastro su più percorsi

Limitare l'estensione del Bordo a incastro su uno dei due percorsi a due piani di ritaglio.

1. Creare o importare una parte a parete sottile come quella mostrata nell'immagine seguente.
   Nota: La faccia aperta è di tipo a tangente continua.

2. Definire due piani di lavoro e due punti di riferimento (vedere i cerchi rossi) lungo il percorso.

3. Nella barra multifunzione fare clic sulla Scheda Modello 3D gruppo Parte in plastica Bordo a incastro .
4. Selezionare i due percorsi (in blu e rosso nell'immagine).
   Nota: Non selezionare gli spigoli smusso e lasciare il percorso aperto.
5. Selezionare l'asse Z come direzione di estrazione.

6. Utilizzare i manipolatori nell'anteprima per modificare la sezione trasversale Bordo a incastro e il volume di scarico. È possibile trascinare la sezione trasversale in una posizione migliore lungo il percorso.

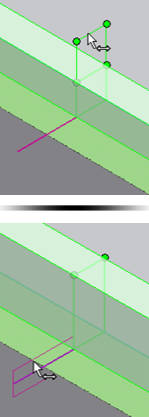

7. Espandere il selettore Estensioni percorso e selezionare i due piani e i due punti. Inizialmente l'algoritmo Bordo a incastro determina la scelta dei settori. Utilizzare i punti verdi e gialli per scegliere le sezioni da mantenere o da rimuovere.

8. Fare clic sui punti verdi o gialli fino a quando la configurazione non corrisponde a quella dell'immagine.

9. Fare clic su OK.
