La lavorazione di superficie di contorno crea una superficie piana o 3D da uno schizzo 2D chiuso, da un contorno chiuso o da una combinazione di entrambi. Per impostazione predefinita, le superfici entrano in contatto (G0), ma possono avere condizioni di spigolo tangenti (G1) o levigate (G2) applicate a ciascuno spigolo modello nell'elenco delle condizioni.

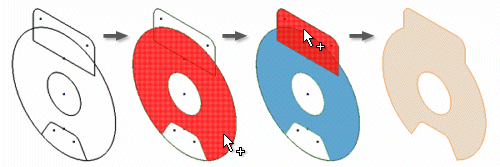

Una volta selezionata la prima linea chiusa, è possibile iniziare le selezioni per una seconda linea chiusa.
È anche possibile abilitare l'anteprima della lavorazione per visualizzare i risultati prima di creare il contorno.
Gli spigoli a tangente continua sono concatenati. Selezionare Catena spigoli automatica per concatenare spigoli non tangenti. È possibile annullare l'ultima selezione in una catena di spigoli e ripetere l'operazione in base alle esigenze. È possibile eliminare un elemento dall'elenco.
Metodi di definizione del contorno
Selezione dell'area
Selezionare uno o più schizzi 2D chiusi per formare l'area singola. Quando viene selezionato uno schizzo chiuso, l'area corrispondente viene evidenziata nella finestra grafica ed è possibile creare solo una superficie piana. Questa tecnica corrisponde alla selezione del profilo per l'estrusione.
Selezione dello schizzo
Selezionare uno o più schizzi 2D o 3D chiusi per formare una superficie non piana. Una volta selezionato lo schizzo chiuso, l'area corrispondente viene evidenziata nella finestra grafica. Quando l'area è evidenziata, è possibile usare l'opzione Seleziona altre per selezionare una geometria specifica nello schizzo.
Selezione spigolo

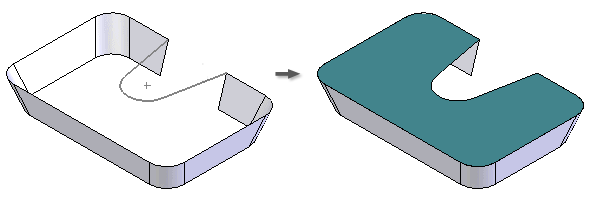

Selezionare gli spigoli che definiscono una linea chiusa. Poiché gli spigoli continui devono avere la stessa condizione di spigolo, tutti gli spigoli di superficie selezionati che sono tangenti o continui con l'elemento precedente vengono uniti. Se si deseleziona la casella di controllo Catena spigoli automatica, la concatenazione viene interrotta alla prima selezione non tangente.
Selezione di spigoli e schizzi
È possibile definire un contorno mediante spigoli e schizzi. Selezionando una linea chiusa, la regione viene definita ed evidenziata nella finestra grafica. Se l'anteprima è abilitata, viene visualizzata anche un'anteprima.
Per tutti i metodi di selezione, il comando OK viene abilitato una volta definita una linea chiusa, affinché sia possibile selezionare linee chiuse aggiuntive. Selezionando linee chiuse aggiuntive, è possibile definire linee chiuse interne ed esterne che producono isole nella superficie. Se viene selezionata una regione piana, non è consentita la selezione di linee chiuse aggiuntive.
Condizioni spigolo
È possibile applicare le condizioni di spigolo a ciascuno spigolo non di schizzo nel gruppo di selezione relativo ad una linea chiusa. Per impostazione predefinita, tutti i segmenti di contorno sono G0. È possibile applicare le condizioni G1 o G2 agli spigoli non di schizzo esclusivamente se dispongono di una singola faccia adiacente. Gli spigoli di contorno possono includere una combinazione di condizioni G0, G1 e G2. È possibile applicare un fattore di spessore per spigoli G1 e G2.
Suggerimenti per la creazione di superfici di contorno
- Se si crea una superficie di contorno con dei vincoli di tangenza, evitare di utilizzare le facce di supporto perpendicolari ad un singolo piano immaginario. È previsto un angolo non di 90 gradi.
- Evitare la creazione di una superficie di contorno su una geometria di costruzione consistente in una curva chiusa costituita da un segmento singolo, ad esempio un cerchio, un'ellissi o una spline chiusa.
- Per ottenere risultati ottimali, unire le superfici di contorno alle superfici adiacenti prima della creazione di lavorazioni quali scultura, svuotamento e ispessimento/offset.
