Il Centro contenuti contiene un esempio di connettore cavo a nastro. Posizionare un'istanza di un cavo a nastro da 10 piedini connettore nell'assieme di cablaggio Ribbon cable.
-
Nella barra multifunzione fare clic sulla
scheda Assembla
gruppo Componente
Posiziona da Centro contenuti
. - Nella finestra di dialogo Posiziona da Centro contenuti, riquadro Vista categoria, individuare Cavi e cablaggiConnettoriCavo a nastro e selezionare Connettore cavo a nastro.
-
Fare clic su Vista tab. per visualizzare i membri della famiglia per il connettore del cavo a nastro. - Nella tabella di anteprima, individuare il nome del membro per il connettore a 10 piedini. In questo caso è il primo membro dell'elenco.
- Fare doppio clic sull'immagine del connettore cavo a nastro per selezionarlo.
- Nella finestra di dialogo del connettore cavo a nastro, verificare che siano selezionate le opzioni seguenti:
-
Connettore cavo a nastro-01
-
Come standard
-
- Fare clic su OK.
Nella finestra grafica, la parte è collegata al cursore.

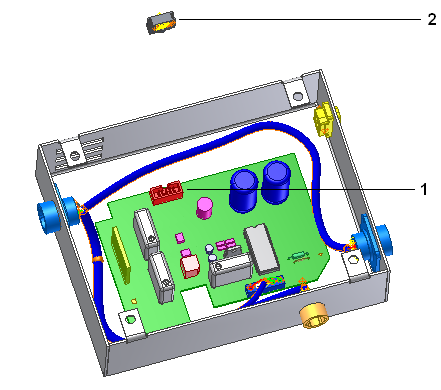

- Ruotare il quadro per ottenere una vista migliore del connettore maschio RC (1).
- Fare clic sullo sfondo della finestra grafica per collocare la parte (2). La posizione esatta non è importante.
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
