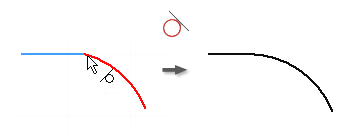

Il vincolo di tangenza fa sì che le curve, incluse le estremità di una spline, siano tangenti ad altre curve. Due curve possono essere tangenti anche se non condividono alcun punto fisicamente.
- Nella barra multifunzione fare clic sulla
scheda Schizzo
gruppo Vincola
Tangente
. - Fare clic sulla prima curva.
Negli schizzi 3D la prima curva selezionata deve essere una spline. In seguito sarà possibile selezionare qualsiasi geometria nello schizzo 3D, compreso uno spigolo del modello, che abbia un punto finale in comune con la spline.
- Fare clic sulla seconda curva.
- Continuare a posizionare vincoli di tangenza o effettuare una delle operazioni seguenti per uscire:
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
- Premere ESC.
- Selezionare un altro comando.
Procedura di creazione di un vincolo di tangenza
Nota: Una curva può avere più vincoli di tangenza.
