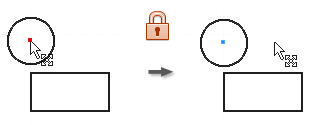

Il vincolo Fissaggio consente di fissare punti e curve in posizione rispetto al sistema di coordinate dello schizzo. Se il sistema di coordinate dello schizzo viene spostato o ruotato, le curve e i punti fissi si spostano con esso.
- Nella barra multifunzione fare clic sulla
scheda Schizzo
gruppo Vincola
Fissaggio
. - Fare clic su una curva, un punto centrale, un punto medio o un punto.
- Continuare a fare clic sulle curve o sui punti da fissare nel modo desiderato.
- Continuare a posizionare vincoli di fissaggio o effettuare una delle operazioni seguenti per uscire:
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
- Premere ESC.
- Selezionare un altro comando.
Procedura di creazione di un vincolo di fissaggio
Il vincolo di fissaggio consente di fissare i punti rispetto al sistema di coordinate dello schizzo nel modo seguente:
- La posizione e l'angolo delle linee vengono fissati, ma è possibile spostare i punti finali per accorciare o allungare le linee.
- Il punto centrale e il raggio dei cerchi e degli archi vengono fissati.
- I punti finali degli archi e delle linee possono essere spostati lungo il raggio e la lunghezza.
- I punti finali o i punti medi fissi consentono di ruotare le linee e gli archi intorno ad essi.
- La posizione, le dimensioni e l'orientamento di un cerchio o di un'ellisse vengono fissati.
