- Nella barra multifunzione fare clic sulla
scheda Percorso
gruppo Crea
Percorso

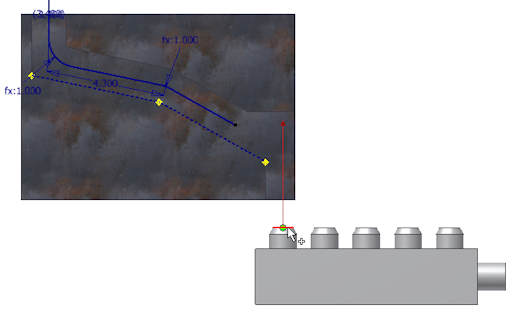

. - Fare clic sull'apertura circolare sinistra sulla parte di valvola.
- Fare clic con il pulsante destro del mouse nella finestra grafica e scegliere Snap punto.
- Spostare il cursore sull'ultimo segmento creato nell'esercizio precedente.

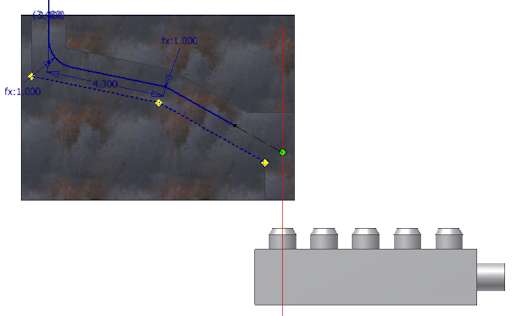

Viene visualizzata una linea tratteggiata dal cursore al punto di anteprima, che rappresenta il punto di snap. All'altezza dell'intersezione tra la linea e l'asse viene visualizzato un punto di anteprima.

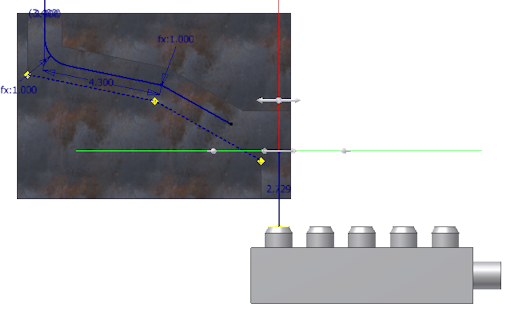

- Quando vengono visualizzati la linea tratteggiata e il punto di intersezione, fare clic sul segmento inclinato per impostare il punto di percorso di destinazione dello snap.

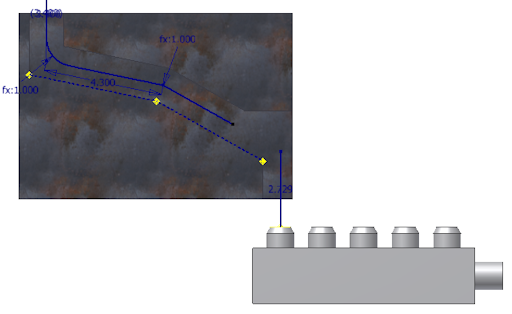

- Fare clic con il pulsante destro del mouse e scegliere Fatto.
