- Fare clic con il pulsante destro del mouse su PJ2 e scegliere Assegna ad una parte elettrica esistente.
Per il disegno di AutoCAD Electrical, PJ2 è il RefDes specificato per il connettore collegato al motore MOT2, il motore di regolazione orizzontale.

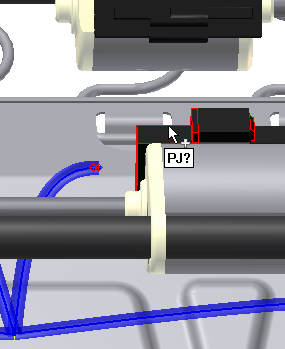

- Posizionare il cursore sulla ricorrenza del connettore 900575: 2 nella finestra grafica e osservare la descrizione comandi.
È possibile selezionare la ricorrenza nel browser. Tuttavia, quando si utilizza la finestra grafica, viene visualizzata una descrizione comandi. La descrizione comandi mostra il RefDes per quel componente. Il punto interrogativo (?) indica che il RefDes non è ancora stato assegnato.
- Selezionare il connettore.
- Nella finestra di dialogo Seleziona parte elettrica, fare clic su OK.
- Il RefDes, come specificato in AutoCAD Electrical, viene assegnato al connettore di Inventor e il problema associato con PJ2 viene rimosso. Poiché il filtro è impostato in modo che vengano visualizzati solo gli elementi con problemi, PJ2 non è incluso nell'elenco.
