Per definire vincoli e carichi, utilizzare i comandi disponibili nei gruppi della barra multifunzione. In alternativa, fare clic con il pulsante destro del mouse sul nodo del browser per il tipo di input e scegliere il comando nel menu visualizzato.
- Nella barra multifunzione fare clic sulla
scheda Analisi sollecitazione
gruppo Vincoli
Fissaggio
.
Viene visualizzata finestra di dialogo con il selettore Facce attivo.

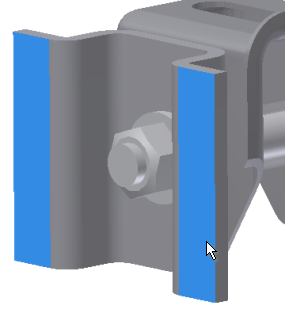

- Selezionare le facce appropriate. È possibile selezionare più facce. In questo caso, le facce rappresentano un'associazione rigida che verrà successivamente eseguita nel processo di produzione.
- Fare clic su OK per completare l'immissione di vincoli.
Aggiungere il secondo vincolo:
- Fare clic sul comando Fissaggio.
- Selezionare le facce cilindriche della lavorazione intaglio.
- Fare clic su OK.
Si aggiungerà quindi una forza o carico. Questa procedura consente di definire una condizione per cui l'assieme riceve un carico costante in una direzione specifica.
- Fare clic su
scheda Analisi sollecitazione
gruppo Carichi
Forza
.
Viene visualizzata la finestra di dialogo.
- Scegliere la faccia piatta della testa del bullone.
- Fare clic sul comando
Altro per espandere la finestra di dialogo e selezionare Utilizza componenti di vettore. - Per il componente Fz immettere 225. In questo modo vengono definite direzione e intensità della forza.
- Fare clic su OK.
I materiali, il carico strutturale e i vincoli sono stati definiti. Nel browser, espandere i nodi Vincoli e Carichi per visualizzare gli elementi aggiunti. Fare clic su un nodo per evidenziare la selezione o la posizione nella finestra grafica; fare doppio clic per modificare la definizione.
