Creazione di una geometria dello schizzo

Se il modello di default non si apre in modalità schizzo:

1. Nel browser, espandere la cartella Origine.
2. Selezionare il nodo Piano XY del browser.

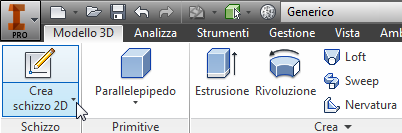

3. Nella barra multifunzione fare clic sulla Scheda Modello 3D gruppo Schizzo Crea schizzo 2D .


   Quindi disegnare un rettangolo:

4. Fare clic su scheda Schizzo gruppo Disegna Rettangolo .

5. Approssimare il rettangolo come mostrato nell'immagine di seguito.


   Si osservi che le schede sono suddivise in gruppi. Ad esempio, i comandi di schizzo utilizzati per la geometria del disegno sono raggruppati nel gruppo Disegna, mentre nei gruppi i comandi vengono suddivisi in base alla funzionalità.
