Calcolo dei numeri di parte

È necessario determinare i numeri di parte da utilizzare per i gomiti e le viti di unione. Per eseguire questa operazione, è necessario creare regole aggiuntive nell'assieme.

La prima parte di questa regola consente di calcolare un numero di parte da utilizzare per la vite Porta A, in base al valore del parametro port_a_size. In questa regola, si utilizza una nuova istruzione Select Case per eseguire uno di un gruppo di istruzioni. Le istruzioni eseguite dipendono dal valore di un'espressione.

1. Consente di aggiungere una nuova regola denominata screw_part_number_rule.
2. Creare la prima sezione della regola. In questa sezione viene calcolata una porzione variabile del numero di parte in base al valore del parametro port_a_size. Il valore viene mantenuto in una variabile temporanea denominata Screw_num1. Quando il valore è determinato, la regola costruisce l'intera stringa del numero di parte. Utilizzare il menu a discesa Parole chiave nella barra degli strumenti sopra l'area di testo per compilare la regola.

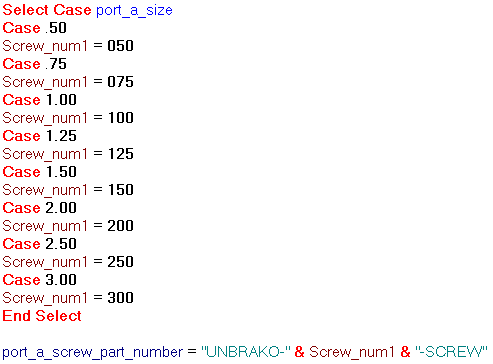

   Copiare il blocco di codice sottostante

   Select Case port_a_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

   Nella regola creata, se port_a_size = 0,50, il numero di parte viene creato come

   UNBRAKO-050-SCREW

   È necessario salvare il valore in un parametro per futuri riferimenti.

3. Copiare e incollare il testo della regola creato, quindi sostituire port_a_size con port_b_size. Impostare il parametro su port_b_screw_part_number.

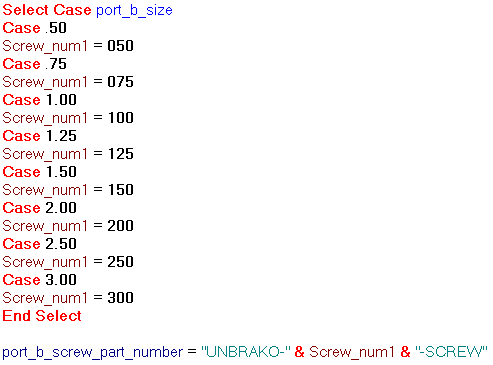

   Copiare il blocco di codice sottostante

   Select Case port_b_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

4. Creare un'altra copia del testo della regola, quindi sostituire port_a_size con port_c_size. Impostare il parametro su port_c_screw_part_number.

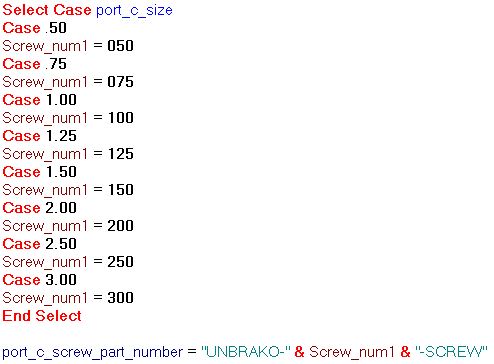

   Copiare il blocco di codice sottostante

   Select Case port_c_size
   Case .50
   Screw_num1 = 050
   Case .75
   Screw_num1 = 075
   Case 1.00
   Screw_num1 = 100
   Case 1.25
   Screw_num1 = 125
   Case 1.50
   Screw_num1 = 150
   Case 2.00
   Screw_num1 = 200
   Case 2.50
   Screw_num1 = 250
   Case 3.00
   Screw_num1 = 300
   End Select

   port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

5. Fare clic su OK per salvare la regola e chiudere la finestra di dialogo.
6. Salvare il file di assieme.
