Rimozione di un'associazione di spline di offset da un'ellisse

  1. Nella finestra grafica, fare clic con il pulsante destro del mouse sulla geometria dello schizzo o nel browser, fare clic con il pulsante destro del mouse su un'icona di schizzo, quindi scegliere Modifica schizzo.
  2. Fare clic con il pulsante destro del mouse sulla spline associativa che è spostata rispetto all'ellisse, quindi selezionare Converti in spline.

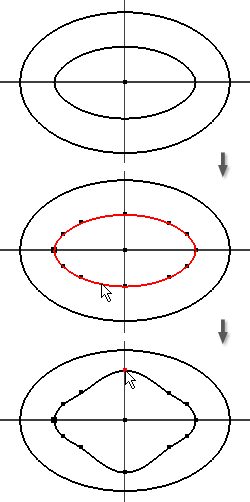

    L'ellisse di offset viene convertita in una spline non associativa, con un punto fissato aggiuntivo e più punti della forma. È possibile controllarla separatamente.

  3. In base alle esigenze, assegnare quote o vincoli al punto fissato oppure trascinare un punto della forma. Fare clic con il pulsante destro del mouse, quindi utilizzare una qualsiasi delle opzioni di modifica della spline per aggiungere punti. È possibile visualizzare la curvatura, scegliere il metodo di adattamento, regolare la tensione della spline e usare Modifica spline per modificare la forma della curva.
