Ora che l'assieme scheletro è stato sottoposto a verifica, è possibile proseguire nella realizzazione dell'assieme. Quindi, creare una parte di telaio attraverso la derivazione della geometria dalla parte di Skeleton-frame.
- Aprire Frame.iam.
- Disattivare la visibilità di Skeleton-frame. In questo modo si evita la selezione accidentale di superfici nel presente file durante i passaggi successivi.
- Fare clic su Crea per creare un componente all'interno dell'assieme.
- Immettere Frame1 nel campo Nome nuovo componente.

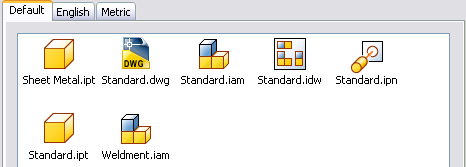

- Fare clic su
e selezionare Standard (mm).ipt dalla scheda Metrico. - Verificare che Posizione nuovo file sia impostato sulla directory \Tutorial files\iCopy.
- Verificare che la casella Vincola piano dello schizzo alla faccia o al piano selezionati non sia selezionata.
- Fare clic su OK.
- Nel browser Modello, espandere la cartella Origine in Frame.iam e selezionare Piano XY.
- Uscire dallo schizzo ed eliminare Schizzo1, che non è necessario per questo componente.
- Fare clic sulla
scheda Gestione
gruppo Inserisci
comando Deriva
. - Nella finestra di dialogo Apri, selezionare Skeleton-frame.ipt e fare clic su Apri.
- Espandere il nodo Corpi di superficie. Impostare Srf1 e Srf6 con
e tutte le altre superfici con
. - Espandere il nodo Schizzi. Impostare Sketch2 con e tutti gli altri schizzi con .
- Espandere il nodo Geometria di lavoro. Impostare Work Plane5 con e tutti gli altri piani di lavoro con .

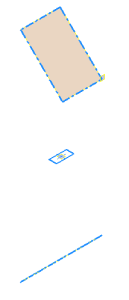

- Nella finestra di dialogo Deriva, fare clic su OK. Le superfici e lo schizzo da Skeleton-frame vengono aggiunte alla parte. L'utilizzo del comando Deriva per aggiungere tali superfici consente di mantenere un collegamento tra i due file. La visibilità di Skeleton-frame.ipt è disattivata per maggiore chiarezza nell'immagine seguente.

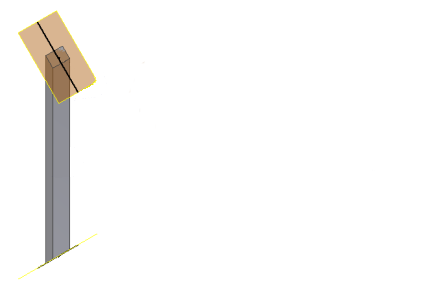

- Eseguire il comando Estrusione.
- Sketch2 viene selezionato automaticamente, trattandosi dell'unico profilo chiuso nella parte.
- Nel menu a discesa Estensioni, selezionare Tra.
- Selezionare Srf1 e Srf6 come piani Tra. L'ordine di selezione è ininfluente.
- Fare clic su OK.
- Disattivare la visibilità delle superfici dalla parte derivata (Srf1 e Srf6). In questo modo si evita la selezione accidentale durante i passaggi successivi.
- Tornare all'assieme principale (Frame.iam).
