Verificare la definizione iCopy

Durante la creazione di una definizione iCopy, verificare l'iCopy solo con lo scheletro. Verificare di nuovo dopo la creazione di tutte le parti derivate. Infine eseguire la verifica dopo il posizionamento di altri componenti. Verificare la definizione iCopy utilizzandola con il comando iCopy per accertarsi che gli aggiornamenti vengano eseguiti come previsto.

1. Aprire Target.iam.

2. Nella barra multifunzione, fare clic su scheda Assembla gruppo Componente iCopy .
3. Selezionare Frame.iam nella finestra di dialogo Seleziona assieme di origine. Fare clic su Apri. Viene visualizzata la finestra di dialogo Vincola iCopy.

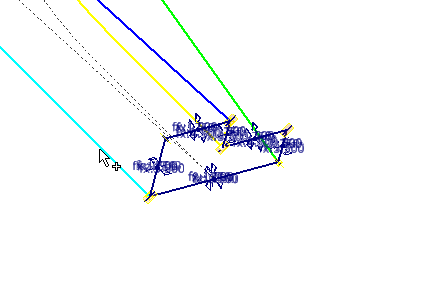

4. Selezionare il punto di riferimento in corrispondenza dell'estremità della linea ciano (azzurro) per il punto Lower left.

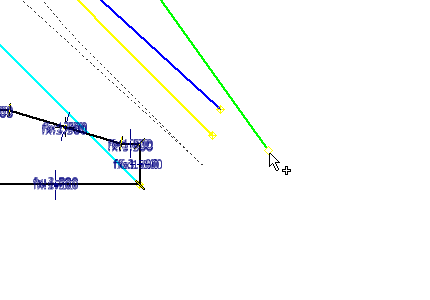

5. Selezionare il punto di riferimento in corrispondenza dell'estremità della linea verde per il punto Lower right.

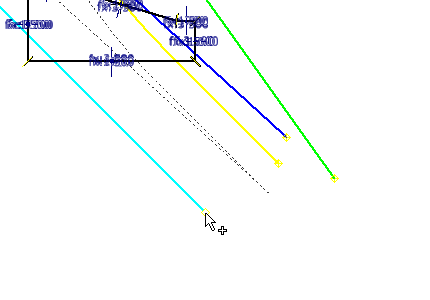

6. Selezionare il punto di riferimento in corrispondenza dell'estremità della linea blu per il punto Upper left.

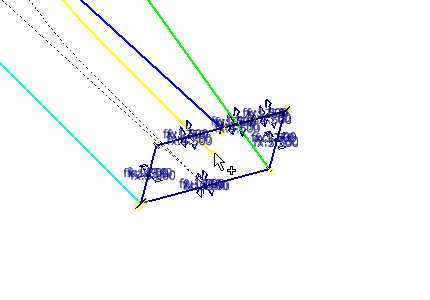

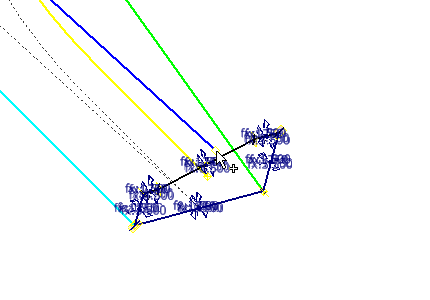

7. Selezionare il punto di riferimento in corrispondenza dell'estremità della spline di colore giallo per il punto Upper right.

8. Selezionare la scheda Modello di percorso per specificare le informazioni di percorso.
9. Selezionare la linea ciano (azzurro) da utilizzare come percorso per il modello (il pulsante Percorso viene selezionato automaticamente). Il piano di lavoro viene selezionato automaticamente sulla base del percorso selezionato.

10. Immettere 8 nel campo Numero istanza.
11. Immettere 2500 mm nel campo Offset.

12. Fare clic su Avanti per visualizzare la finestra di dialogo iCopy: nomi file. La finestra di dialogo Copia/riutilizza componenti iCopy non viene visualizzata, poiché non sono presenti componenti da riutilizzare nella definizione iCopy.

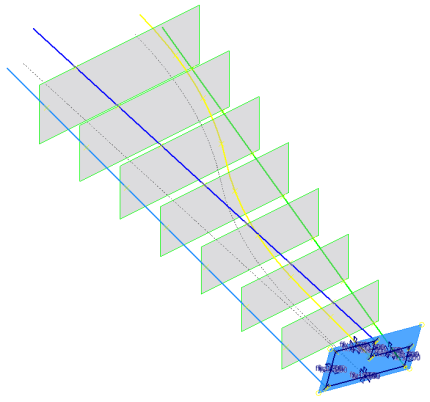

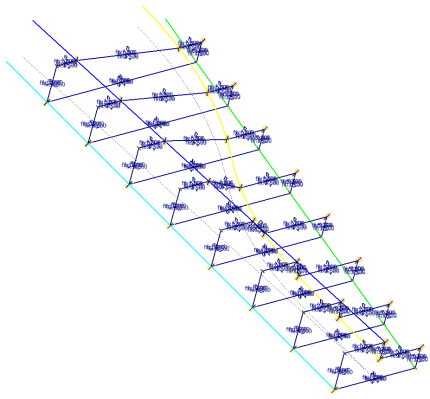

13. Fare clic su OK per completare il comando. I risultati iCopy vengono creati come mostrato. Se il comando iCopy non viene eseguito correttamente, tornare al modello iCopy ed esaminare i passaggi relativi alla creazione.

14. Chiudere il file. Non salvare le modifiche. L'assieme viene utilizzato per ulteriori verifiche.
