Per disporre i segmenti, fissare i punti dei segmenti con lo strumento Perno, quindi fare clic sulle estremità dei segmenti intorno a tale punto del perno e trascinarli.
Disposizione dei segmenti di cablaggio in direzione verticale e orizzontale. Utilizzare la funzione di snap per un posizionamento accurato.
- Accertarsi che si stia modificando sempre lo schizzo della tavola chiodi.
-
Nello schizzo del disegno della tavola chiodi attivo, fare clic su
scheda Tavola chiodi
gruppo Modifica
Perno

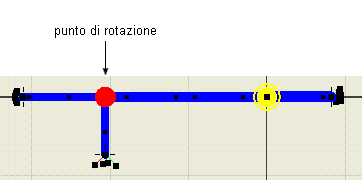

. - Nella finestra grafica, fare clic sul punto di giunzione relativo alla diramazione del cablaggio.

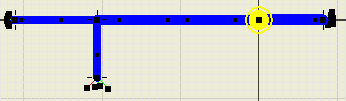

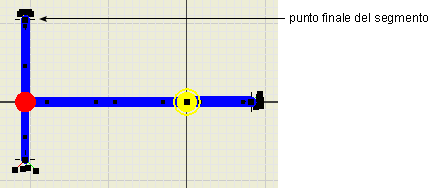

- Fare clic sul punto in corrispondenza dell'estremità sinistra del segmento e poi trascinarlo finché il segmento non esegue lo snap in posizione verticale. Nota: Lo snap è abilitato per impostazione predefinita. Per disabilitare lo snap, nella finestra grafica fare clic con il pulsante destro sullo sfondo quindi selezionare Disabilita snap dal menu contestuale.
- Riportare il segmento nella posizione originale.
- Fare clic con il pulsante destro e scegliere Fine dal menu contestuale per rimuovere il punto del perno.
