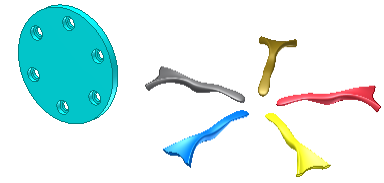

Disporre le ricorrenze di una lavorazione o di un corpo in un arco o in una serie circolare.
Permette di moltiplicare una lavorazione parte, un corpo o una lavorazione assieme e disporre le lavorazioni risultanti in un arco o un cerchio.
Innanzitutto, creare una o più geometrie di lavoro o lavorazioni di superficie da includere nella serie.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Serie
Circolare
. Nella finestra di dialogo Serie circolare, fare clic su Serializza lavorazioni singole (per parti). - Nella finestra di dialogo Serie circolare, fare clic su Serializza lavorazioni singole (per parti).
- Fare clic su Lavorazioni. Se nel file sono presenti più corpi solidi, la freccia di selezione Solido sarà disponibile. Consente di specificare il corpo solido che riceve la lavorazione. Il corpo solido a cui è associata la lavorazione viene selezionato per default. È possibile scegliere di associare la serie ad un solido diverso, se necessario.
- Nel browser modelli o nella finestra grafica, selezionare le lavorazioni o i corpi da disporre in una serie.
- Selezionare uno spigolo lineare, un asse di lavoro o una faccia cilindrica per l'asse (punto di rotazione dell'angolo) intorno al quale saranno ripetute ricorrenza. L'asse può trovarsi su un piano diverso rispetto alla lavorazione da disporre in serie.
- Nella casella Numero ricorrenze, specificare il numero di ricorrenze della serie.
- In Angolo, immettere l'angolo:
- Posizionamento incrementale L'angolo specifica la spaziatura tra le ricorrenze.
- Posizionamento Area occupata L'angolo specifica l'area totale occupata dalla lavorazione di serie.
- Facoltativamente, è possibile selezionare la casella di controllo Piano medio per distribuire le ricorrenze della lavorazione su entrambi i lati della lavorazione originale.
- Fare clic su Inverti per cambiare la direzione della serie in base alle esigenze. Se è stata selezionata l'opzione Piano medio ed è presente un numero pari di ricorrenze, fare clic su Inverti per indicare il lato a cui viene assegnata la ricorrenza aggiuntiva.
- Fare clic sul pulsante Altro per specificare le seguenti impostazioni:
- Metodo creazione Fare clic su Ottimizzato per creare una serie ottimizzata, scegliere Identiche per creare lavorazioni identiche, oppure fare clic su Adatta per fare in modo che le lavorazioni terminino quando incontrano una faccia.
- Metodo posizionamento Fare clic su Spazio per distanziare le ricorrenze in base all'angolo specificato oppure fare clic su Area occupata per disporre le ricorrenze all'interno dell'angolo specificato.
- Fare clic su OK.
Nota: il metodo Ottimizzato o il metodo Identiche consentono di eseguire i calcoli in maniera più rapida rispetto al metodo Adatta. Se si usa Adatta, la serie termina quando incontra una faccia piana. Il risultato è una lavorazione di forma e dimensioni differenti rispetto all'originale.
