Creazione di viste esplose nei disegni di Autodesk Inventor con file di presentazione.
- Categoria
-
Utenti esperti
- Tempo richiesto
-
30 minuti
- File delle esercitazioni usato
-
Cylinder Clamp.iam, Cylinder Clamp.idw
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.
Le esplosioni degli assiemi create in Inventor Studio non possono essere posizionate come viste del disegno nei file di disegno IDW o DGW. In tal caso, utilizzare le presentazioni.
Per iniziare, aprire il dataset Cylinder Clamp fornito e creare un file di presentazione dal modello (unità metriche) di default.
Obiettivi
- Posizionamento di una vista.
- Esplosione manuale dell'assieme.

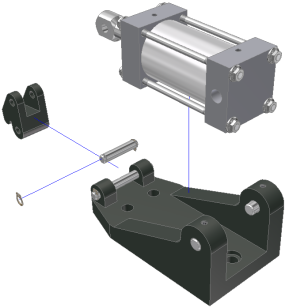

- Posizionamento della vista esplosa in un foglio di disegno
Prerequisiti
- Completamento delle esercitazioni Parti 2 Assiemi e Disegni .
- Adeguata comprensione dei contenuti presentati nell'argomento Introduzione della Guida in linea.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
