Definizione della seconda rappresentazione di posizione

Per definire le altre due rappresentazioni si utilizza lo stesso procedimento.

1. Fare doppio clic sulla rappresentazione di posizione Middle Position (-45 deg) per renderla attiva.

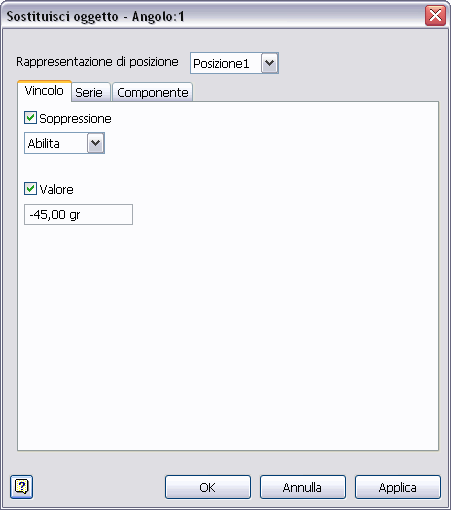

2. Fare clic con il pulsante destro del mouse sul vincolo Angle SHAFT TURN (180.00 gradi) e selezionare Sostituisci.
3. Selezionare l'opzione Soppressione.
4. Verificare che nel menu sia visualizzato Abilita.
5. Selezionare l'opzione Valore.
6. Impostare il valore su -45 gr.

7. Fare clic su OK.
