Il vincolo parallelo fa sì che le linee o gli assi di ellisse selezionati siano paralleli gli uni agli altri. In uno schizzo 3D, il vincolo Parallelo è parallelo agli assi delle parti x, y o z, a meno che non si vincoli manualmente la geometria selezionata.
- Nella barra multifunzione fare clic sulla
scheda Schizzo
gruppo Vincola
Vincolo parallelo
. - Fare clic sulla prima linea o sul primo asse di ellisse.
- Fare clic sulla seconda linea o sul secondo asse di ellisse.
- Continuare a posizionare vincoli paralleli o effettuare una delle operazioni seguenti per uscire:
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
- Premere ESC.
- Selezionare un altro comando.

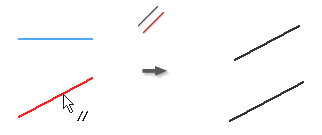

Procedura di creazione di un vincolo parallelo
Procedura di creazione di linee parallele
Nota: Per rendere più linee o più assi paralleli gli uni agli altri, selezionarli e fare clic su Parallelo.
