Creazione di parti in lamiera.
- Categoria
-
Progettazione meccanica
- Tempo richiesto
-
60 minuti
- File delle esercitazioni usato
-
Cylinder Clamp.iam, metric_hole.ide, 2mm_inplace_guard_start.idw
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.
Le parti in lamiera sono richieste nella maggior parte dei progetti. In Autodesk Inventor sono disponibili funzionalità che semplificano la progettazione, la modifica e la documentazione di modelli piegati e modelli piatti rifiniti associati a parti in lamiera.
Obiettivi

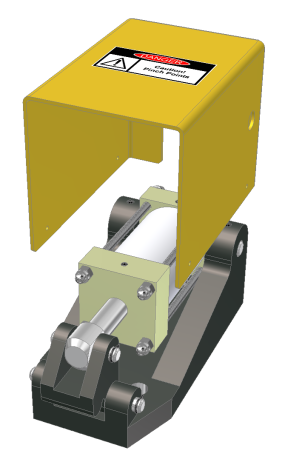

- Si apprenderà come creare un comune elemento di protezione in lamiera nel contesto dell'assieme Morsetto cilindrico usato nell'esercitazione Assiemi.
- Si aggiungeranno annotazioni specifiche per la lamiera al disegno dell'elemento di protezione.
Prerequisiti
- Completamento delle esercitazioni Parti 2 e Assiemi.
- Conoscenza dei concetti di base per la creazione di parti in lamiera.
- Adeguata comprensione dei contenuti presentati nell'argomento Introduzione della Guida in linea.
- Nella scheda Schizzo della finestra di dialogo Opzioni applicazione, verificare che l'opzione Proiezione automatica spigoli per la creazione e la modifica dello schizzo non sia selezionata.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
