Spostamento di wire

In questo esercizio il piedino 2 del wire aggiunto in precedenza verrà spostato in un altro piedino sullo stesso connettore.

Attivare Harness Assembly1.
Nel browser o nella finestra grafica, fare clic con il pulsante destro del mouse su Wire1 e scegliere Modifica wire dal menu contestuale.
Nella finestra di dialogo Modifica wire, verificare che il pulsante Piedino 1 sia premuto.
Nella finestra grafica, spostare il cursore sui piedini per visualizzare in anteprima le possibilità di collegamento dei wire prima di effettuare la selezione.

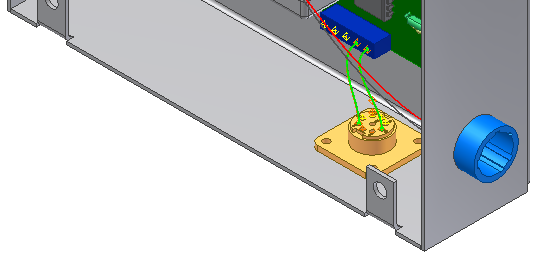

Quando viene visualizzata la descrizione comando U3 Pin 6, fare clic sul piedino come illustrato nell'immagine seguente.
Fare clic con il pulsante destro del mouse e scegliere Applica per creare il wire nella nuova posizione.

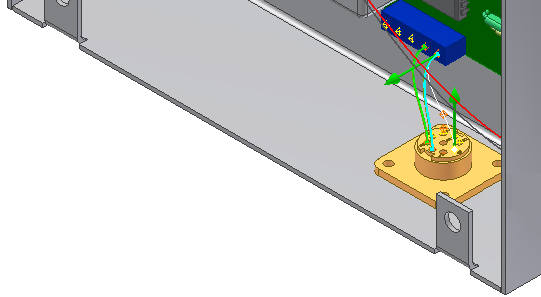

Il wire viene ridisegnato utilizzando il nuovo piedino e la lunghezza viene aggiornata.
Fare clic su Annulla.
