Aggiungere un secondo assieme di cablaggio, quindi aggiungere i wire del cavo. È possibile documentare il cablaggio in un disegno della tavola chiodi separato.
- Nella barra multifunzione fare clic sulla
scheda Assembla
gruppo Inizia
Cavi e cablaggi
. - Immettere Harness Assembly2.iam come nome e accettare la posizione di default del file.
- Aggiungere i seguenti indicatori di riferimento per i connettori. Nel browser, fare clic con il pulsante destro del mouse sul connettore e scegliere Proprietà cablaggio per impostare le proprietà RefDes.
Per la parte 360575:1 aggiungere RefDes U7.
Per la parte 360575:2 aggiungere RefDes U8.
-
Nella barra multifunzione fare clic sulla
scheda Cavi e cablaggi
gruppo Crea
Crea cavo
. - Nella finestra di dialogo Crea cavo, accettare l'ID cavo predefinito, ovvero Cavo1.
Per impostazione predefinita, l'ID del cavo è Cavo seguito da un numero incrementale che inizia da 1.
- Dall'elenco di cavi, selezionare il cavo da inserire. Selezionare la categoria e il nome del cavo riportati di seguito.
Categoria: Belden
Nome: 8441
Questo cavo contiene due wire per il collegamento nell'assieme.
- Verificare che il primo wire del cavo e il pulsante Piedino 1 siano selezionati.
- Ruotare la vista in modo che i piedini su 36575:2 siano visibili. Selezionare U8 Pin1.
Durante la connessione, gli ID del wire vengono assegnati automaticamente ai wire del cavo. Per impostazione predefinita, l'ID del wire viene creato dall'ID del cavo più l'ID del conduttore.

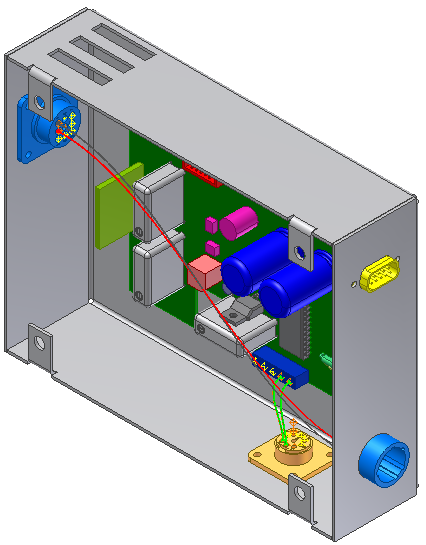

- Collegare l'altra estremità del wire del cavo alla parte 36575:1. Quando viene visualizzata la descrizione comando U7 Pin 1, fare clic sul punto di riferimento. Lo stato del wire del cavo nell'elenco diventa connesso. Il sistema passa automaticamente al wire del cavo successivo.
- Connettere il secondo wire del cavo da U8 Pin 2 sulla parte 36575:2 a U7 Pin 2 sulla parte 36575:1.
- Fare clic su OK.
- Nel browser, espandere l'assieme di cablaggio e la cartella Cavi per visualizzare nella gerarchia il cavo e i wire del cavo aggiunti.
I wire del cavo vengono denominati con l'ID del cavo seguito dall'ID del conduttore e l'ID del conduttore tra parentesi.
