Creazione di una tramoggia per imbutitura

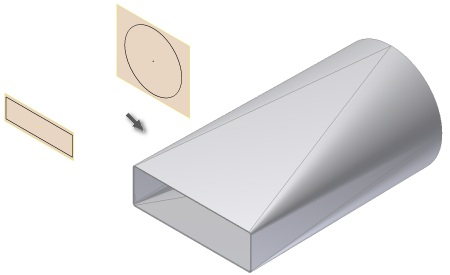

Alcune progettazioni richiedono l'utilizzo di forme transitorie levigate per imbutitura. Autodesk Inventor supporta un'opzione di output per imbutitura che richiede la selezione di due profili dello schizzo come input.

1. Nella barra multifunzione fare clic sulla scheda Lamiera gruppo Crea Tramoggia . Viene visualizzata la finestra di dialogo Tramoggia.
2. Nella finestra grafica, fare clic sulla geometria dello schizzo che definisce il primo profilo della tramoggia.
3. Nella finestra grafica, fare clic sulla geometria dello schizzo che definisce il secondo profilo della tramoggia. Se nella finestra di dialogo è stata selezionata l'opzione Abilita/Disabilita anteprima lavorazione, viene visualizzata l'anteprima della tramoggia.
4. Nella finestra di dialogo Tramoggia fare clic sull'opzione di output Per imbutitura nella scheda Forma. Se nella finestra di dialogo è stata selezionata l'opzione Abilita/Disabilita anteprima lavorazione, viene visualizzata l'anteprima della tramoggia levigata per imbutitura.
5. Nella scheda Forma della finestra di dialogo Tramoggia è inoltre possibile specificare un valore per il raggio della piega diverso da quello definito nella Regola lamiera attiva.
6. Nella scheda Opzioni spiegatura è anche possibile specificare una regola di spiegatura diversa da quella definita nella Regola lamiera attiva.
7. Fare clic su OK per creare la tramoggia e chiudere la finestra di dialogo.

Note:

Fare clic su Annulla in qualsiasi momento per annullare qualsiasi input e chiudere la finestra di dialogo Tramoggia. Una volta creata la tramoggia mediante l'opzione di output per imbutitura o piegatura, non è possibile modificare l'opzione di output. La lavorazione può essere eliminata senza eliminare i profili dello schizzo e può essere ricreata mediante un altro tipo di output.
