Per definire la forma di una tramoggia in lamiera è necessario usare due schizzi del profilo. La geometria dello schizzo può rappresentare la faccia interna o esterna del materiale in lamiera. Può anche rappresentare il piano medio del materiale. È molto probabile che le estremità di una forma transitoria vengano definite da un profilo chiuso. Questi tipi di lavorazioni vengono immediatamente riconosciute in situazioni che si presentano di frequente, quali canali aria, cappe di scarico e diverse forme di contenitori.
Le tramogge create mediante schizzi con profili chiusi su entrambe le estremità possono essere facilmente appiattite con l'aggiunta di una lavorazione di separazione della lamiera.
Autodesk Inventor supporta la creazione di un modello levigato per imbutitura o di un modello producibile mediante le pieghe nette di una pressa piegatrice.
Esempi di tramoggia
Nelle immagini seguenti vengono riportati esempi di opzioni di input e output per tramogge.

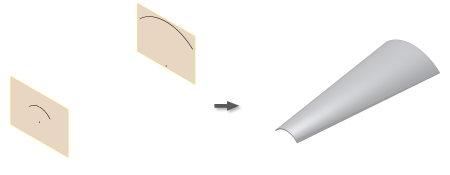

Profili aperti analoghi - Output per imbutitura

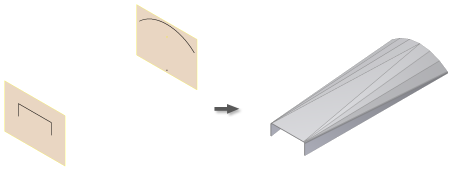

Profili aperti non analoghi - Output per piegatura

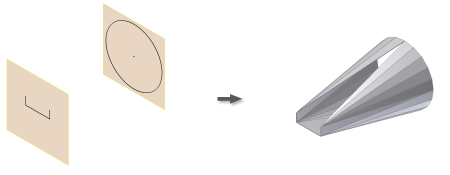

Da profili chiusi a profili aperti - Output per piegatura

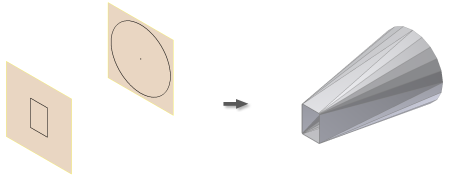

Profili chiusi circolari - Output per piegatura

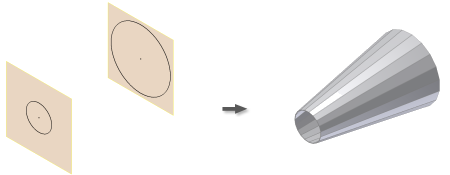

Profili chiusi circolari - Output per imbutitura

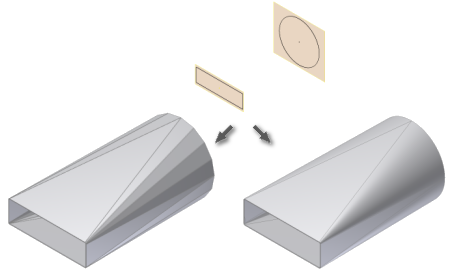

Da profili circolari a profili chiusi rettangolari con angoli acuti - Output per piegatura

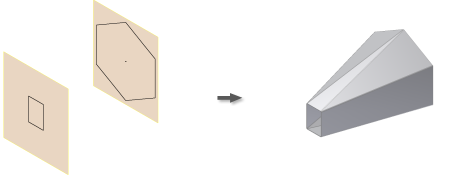

Da profili di poligoni a profili chiusi rettangolari con angoli acuti - Output per imbutitura

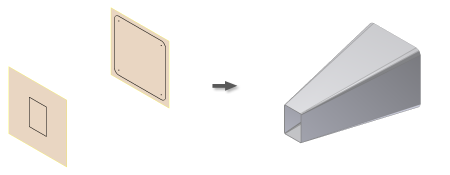

Da profili con raggio di smusso a profili chiusi rettangolari con angoli acuti - Output per piegatura

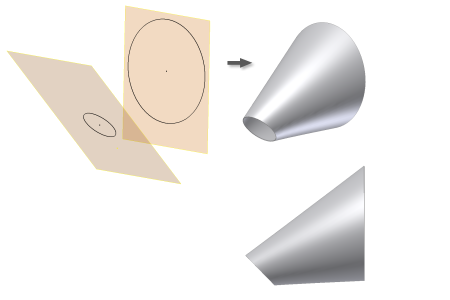

Profili chiusi circolari non paralleli - Output per imbutitura
