Nel nodo Risultati del browser della simulazione vengono inseriti i risultati della simulazione.
Tuttavia nella presente esercitazione si utilizzeranno la tabella parametrica e le funzionalità di visualizzazione per verificare il progetto e ottimizzare la massa.
- Nella barra multifunzione, gruppo Gestione, fare clic su Tabella parametrica.

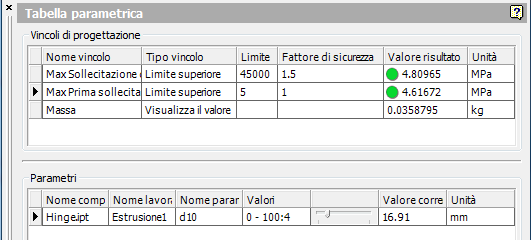

- Nella tabella parametrica, notare la presenza di un cerchio verde in due celle Valore risultato. Un cerchio verde indica che il valore del risultato rientra nell'intervallo dei fattori di sicurezza associato.
- Impostare il tipo di vincolo massa su Riduci al minimo.
I valori parametrici vengono modificati in modo da visualizzare la configurazione con i valori minimi di massa che soddisfano i vincoli stabiliti. In questo caso, il valore della larghezza del profilo originale era 2 pollici. La configurazione ottimizzata, 1,5 pollici, comporta una riduzione della massa.
Nota: Se si sposta il dispositivo di scorrimento per visualizzare il valore corrente 1.0, la tabella viene aggiornata ed è possibile osservare che lo spostamento massimo supera l'intervallo dei fattori di sicurezza. Un quadrato di colore rosso accanto all'impostazione di Valore di risultato indica tale condizione.
