- Premere E sulla tastiera per attivare il comando Estrudi o fare clic con il pulsante destro del mouse e selezionare Estrudi dal Menu comandi frequenti.
La vista "anteriore" del file DWG inserito contiene geometria che rappresenta l'esterno del coperchio e lo spessore del materiale che costituisce i lati. Per creare questa parte occorre selezionare entrambe le regioni visualizzate nella vista anteriore interna del rettangolo 6,30" x 6,30".
È necessario fare clic all'interno di entrambe le sequenze chiuse di schizzo. Fare clic per riprodurre l'animazione che mostra le selezioni necessarie.
- Nella casella di immissione del valore nella visualizzazione sullo sfondo o il campo Estensioni della finestra di dialogo Estrudi, evidenziare il valore 1 pollice.
- Selezionare il valore di quota .560 (la profondità del coperchio) nella vista dall'alto della geometria inserita.
- La distanza di estrusione di default di 1 pollice viene sostituita dalla quota esistente, rappresentata dal nome di parametro d5.

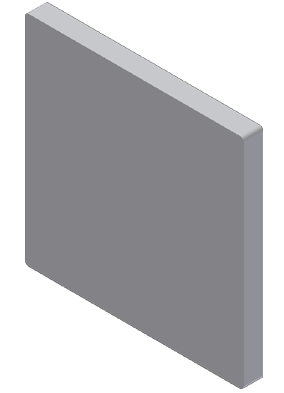

- Fare clic sul pulsante verde OK per creare la lavorazione di base che diventerà il coperchio del quadro elettrico e uscire dal comando.
- Premere F6 per posizionare la parte nella vista iniziale.
