Posizionare due viste dei connettori utilizzando le impostazioni di visualizzazione predefinite, quindi sovrascrivere le impostazioni di visualizzazione predefinite per l'altro connettore.
-
Nella vista del disegno, fare clic su
scheda Tavola chiodi
gruppo Crea
Posiziona viste connettori
. - Nell'elenco dei connettori, deselezionare la casella di controllo LTP:1, quindi fare clic su OK.

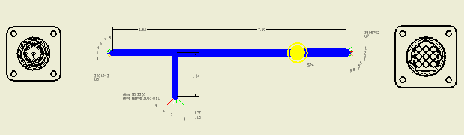

I connettori selezionati vengono posizionati in base alle impostazioni di visualizzazione predefinite.
- Fare nuovamente clic su Posiziona viste connettori.
- In Orientamento, fare clic sulla freccia per selezionare Assonometrica alto destra dall'elenco, quindi fare clic su OK.
- Salvare il lavoro.
Per modificare le viste successivamente al posizionamento, fare clic con il pulsante destro del mouse sulla vista da modificare e scegliere Modifica vista o Modifica l'orientamento della vista. Per eliminare una vista di base dei connettori, fare clic con il pulsante destro del mouse sulla vista e scegliere Elimina.
