- Fare clic su
Nuovo. - Nella finestra di dialogo Crea nuovo file, fare clic sulla cartella Modelli e selezionare Standard.idw nella categoria Disegno, quindi fare clic su Crea.
-
Nella vista del disegno, fare clic su
scheda Posiziona viste
gruppo Crea
Base
. - Nella finestra di dialogo Vista del disegno, assicurarsi che Enclosure_assembly.iam sia selezionato. Il file si trova in \Tutorial Files\Cable & Harness.

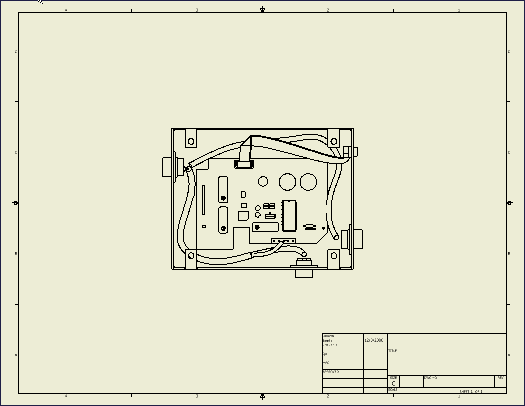

- Fare clic per posizionare la vista come indicato, quindi fare clic con il pulsante destro e scegliere Fatto.

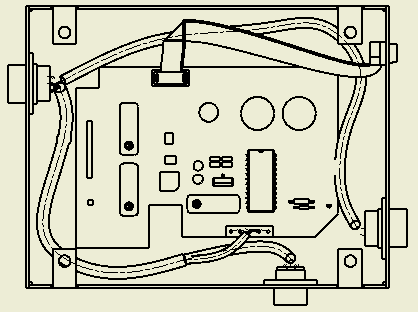

- Nel browser, espandere VISTA 1 e Enclosure_assembly.iam.
- Fare clic con il pulsante destro del mouse su Harness_Assembly1 quindi selezionare Includi linee d'asse Wire.
Le linee d'asse per tutti i wire vengono visualizzate.
- Fare clic con il pulsante destro del mouse su Harness_Assembly2, quindi selezionare Includi linee d'asse Cavi.
- Se si desidera, è possibile aggiungere quote e altre annotazioni.
- Salvare il file come Enclosure Assembly1.idw.
