Utilizzare i comandi Convergenza e Divergenza per disporre i raccordi del wire automaticamente.
- Fare clic con il pulsante destro del mouse sul punto finale del segmento o su uno dei quattro punti finali dei wire e scegliere Convergenza/Divergenza
Convergenza. I wire vengono visualizzati utilizzando il colore e il diametro del segmento e la lunghezza del wire più lungo.

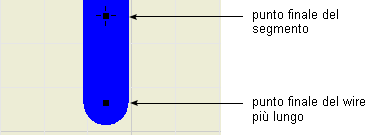

- Fare clic con il pulsante destro del mouse sul punto del segmento o sul punto finale del wire più lungo e scegliere Convergenza/Divergenza Divergenza.
- Nella finestra di dialogo Divergenza wire, fare clic su OK. Nota: Fare clic con il pulsante destro su un wire nello stato di divergenza. Selezionare Divergenza dal menu contestuale per modificare la direzione di ordinamento o l'angolo tra i wire più esterni.
