Impostare l'etichetta da visualizzare nella tavola chiodi. Quindi ridisporre le singole etichette mediante trascinamento.
- Verificare che il browser sia impostato su Cavi e cablaggi. In caso contrario, fare clic su Modello nella parte superiore del browser e selezionare Cavi e cablaggi.
- Nel browser, fare clic con il pulsante destro del mouse su Harness Assembly 1 e scegliere Impostazioni tavola chiodi.
- In Parti virtuali della finestra di dialogo Impostazioni tavola chiodi, fare clic sulla casella di controllo Mostra etichette, quindi su OK.

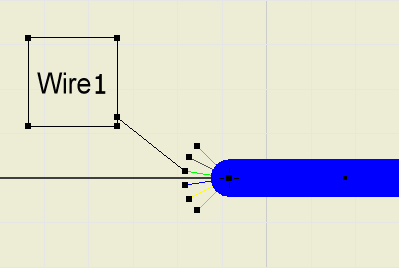

- Fare clic e trascinare la casella di testo per modificarne la posizione, come mostrato.
Nota: La dimensione di etichette e font può essere regolata nella definizione dell'etichetta nella libreria Cavi e cablaggi. - Per il presente esercizio, disattivare la visualizzazione delle etichette predefinite. Fare clic col pulsante destro del mouse sull'assieme di cablaggio, selezionare Impostazioni tavola chiodi, nella scheda Visualizzazione, deselezionare la casella di controllo Mostra etichette.
