- Nel browser, fare clic con il pulsante destro del mouse sul corpo di correzione del composto con errori, quindi selezionare Elimina. Nota: In un progetto reale, per conservare le forme originali è possibile evidenziare il corpo e selezionare Sopprimi lavorazioni.
- Espandere la cartella Corpi solidi e attivare la visibilità del piano di lavoro.

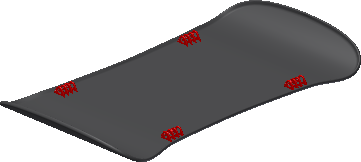

- Orientare la vista verso l'assonometria in fondo come illustrato nell'immagine seguente.
Fare clic sul comando Combina. - Selezionare il piano del tavolo come selezione di base.
- Selezionare le schede a schemi e speculari come corpo dell'utensile.
- Fare clic su OK. I solidi vengono uniti in un unico corpo solido.

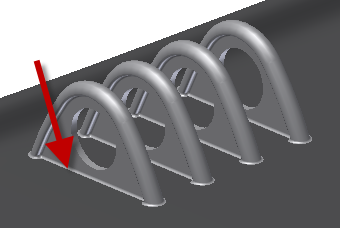

- Per completare il progetto, aggiungere un raccordo con raggio di 0,05 in corrispondenza dell'intersezione di ciascuna scheda di montaggio e del corpo del tavolo.

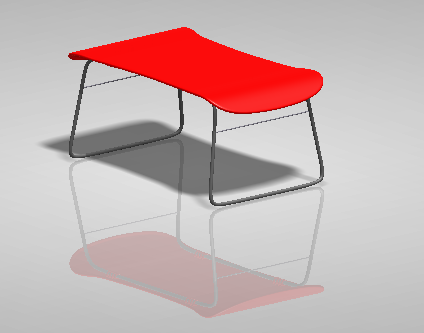

- Nella cartella Corpi solidi, attivare la visibilità del supporto.
Facoltativo: per convertire la parte multi-corpo in parti singole di un assieme, fare clic sul comando Crea componenti della scheda Gestisci.
Congratulazioni. L'esercitazione sulla correzione è completa.
