Modifica di etichette nella finestra grafica

Modificare le etichette nella finestra grafica, incluse le etichette associate ai risultati dell'indagine, i valori min e max e gli errori della mesh, per una migliore visione e presentazione delle informazioni di simulazione. È possibile modificare la distanza iniziale di posizionamento delle etichette, trascinare le etichette e reimpostarne la posizione.

Posizionamento iniziale delle etichette

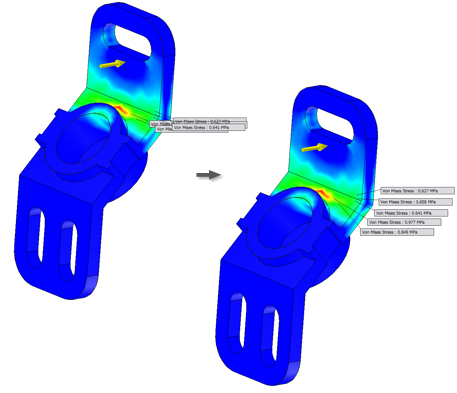

È possibile definire la distanza di spostamento iniziale delle etichette rispetto al punto in cui si fa clic sul modello:

1. Nella barra multifunzione fare clic sulla scheda Analisi sollecitazione gruppo Impostazioni Impostazioni Analisi sollecitazione .
2. Nella scheda Generale, modificare l'impostazione di Distanza iniziale posizionamento etichetta come percentuale della diagonale del riquadro di ingombro del modello.
   Nota: Le modifiche apportate a questa impostazione non hanno effetto sulla posizione delle etichette esistenti.

Spostamento di etichette

1. Nella finestra grafica, selezionare singole etichette o molteplici etichette.
2. Fare clic su una delle etichette selezionate e trascinarla nella nuova posizione.
   Nota: Per annullare l'operazione e riportare le etichette nella posizione precedente, premere ESC durante il trascinamento.

Ripristino della posizione delle etichette

Ripristinare la posizione iniziale delle etichette selezionate:

1. Nella finestra grafica, selezionare singole etichette o molteplici etichette.
2. Fare clic con il pulsante destro del mouse e scegliere Ripristina posizione.

Per riposizionare tutte le etichette nella finestra grafica, fare clic con il pulsante destro del mouse su qualsiasi etichetta e scegliere Reimposta tutte le posizioni.

Nota: Per selezionare un'etichetta posizionata dietro una parte, impostare il filtro di selezione su Seleziona lavorazioni di schizzo oppure ruotare la vista.
