Creazione e modifica di uno schizzo 3D

Creazione di uno schizzo 2D

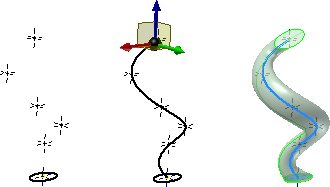

Nella scheda Modello 3D, gruppo Schizzo, fare clic su Crea schizzo 3D per creare uno schizzo che utilizza le coordinate XYZ. È possibile utilizzare i comandi della scheda Schizzo 3D per creare lavorazioni 3D come sweep, guide dei loft e spigoli di superfici.

1. Nella barra multifunzione fare clic sulla Scheda Modellazione 3D gruppo Schizzo Crea schizzo 3D .
2. Se necessario, fare clic con il pulsante destro del mouse sui piani di lavoro di origine, sugli assi e sul punto centrale di origine nel browser per attivare la visibilità.
3. Se necessario, usare Includi geometria per copiare la geometria da schizzi 2D a schizzi 3D.
4. Usare i comandi di schizzo 3D per creare geometrie e vincoli a seconda delle esigenze.
5. Utilizzare Quota per aggiungere quote alla geometria dello schizzo 3D e ai punti di riferimento.
6. Usare i comandi dei vincoli per aggiungere vincoli alla geometria dello schizzo 3D.
7. Fare clic su Torna per terminare lo schizzo.

Nota: non è possibile vincolare o assegnare quote alla geometria di riferimento o fissa. È necessario che una delle curve selezionate sia sottovincolata.

Modifica di uno schizzo 3D

La geometria 2D inserita in uno schizzo 3D mediante il comando Includi geometria può essere modificata solo nel relativo schizzo 2D originale. Le modifiche apportate agli schizzi 2D vengono applicate allo schizzo 3D e inserite negli sweep 3D mediante la geometria dello schizzo.

1. Nel browser, fare clic con il pulsante destro del mouse sull'icona Schizzo 3D, e selezionare Modifica schizzo 3D.
2. Nello schizzo 3D, usare uno dei metodi seguenti:
   • Fare doppio clic sulle quote di una piega e inserire un nuovo raggio piega nella casella Modifica quota.
   • Fare clic con il pulsante destro del mouse su una piega o una quota di una piega, e selezionare Elimina. Modificare il raggio della piega o aggiungere una nuova piega mediante il comando Piega.
   • Utilizzare Quota per aggiungere quote.
   • Usare i comandi dei vincoli per applicare i vincoli alla geometria.
   • Fare clic con il pulsante destro del mouse su una geometria di schizzo 3D, quindi selezionare Elimina.
   • Utilizzare i comandi di disegno per creare nuove geometrie.

Nota: Se si elimina una piega, o il raggio è troppo largo per i segmenti di una linea, verrà ripristinato l'angolo (nella linea 3D).
