Posizionare le proprietà per un singolo oggetto.
- Nella barra multifunzione fare clic sulla
scheda Tavola chiodi
gruppo Gestione
Visualizzazione proprietà

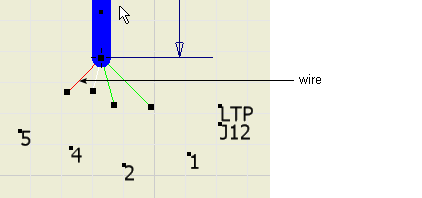

. - Nella finestra di dialogo, selezionare Oggetto e fare clic sul wire mostrato nell'illustrazione che segue.
- Nella finestra di dialogo, individuare e selezionare ID wire e Nome wire nell'elenco delle proprietà.
- Fare clic su Nome e valore e fare clic su OK.

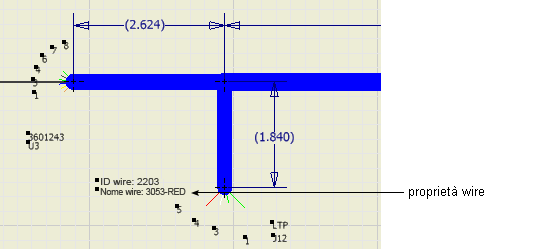

Nella finestra grafica, la proprietà viene visualizzata sull'estremità opposta del segmento e non sul segmento della diramazione dove era stato selezionato il wire.
- Premere la barra spaziatrice per passare la proprietà all'estremità della diramazione del segmento e poi fare clic per posizionarla.
- Per visualizzare l'associatività tra gli oggetti di cablaggio e le proprietà associate, trascinare il wire in posizione orizzontale.
Quando il wire viene spostato, si spostano anche le proprietà ad esso associate, mantenendo tuttavia l'offset originale e la posizione relativa.
- Riportare il wire nella posizione precedente.
