Utilizzare Visualizzazione proprietà per visualizzare le proprietà del cablaggio relative ai wire, i wire del cavo, i piedini, le giunzioni e i segmenti presenti nel disegno.
Aggiunta di proprietà ai piedini, alle parti e ad un wire selezionato.

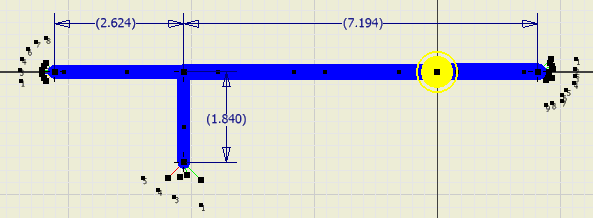

- Nella finestra grafica, ingrandire il cablaggio.
-
Nella barra multifunzione fare clic sulla
scheda Tavola chiodi
gruppo Gestione
Visualizzazione proprietà
. - Nella sezione Seleziona filtri della finestra di dialogo Visualizzazione proprietà, fare clic su Tutti i piedini.
- Nell'elenco Nome proprietà, selezionare Nome piedino.
- Nella sezione Opzioni di visualizzazione, selezionare Solo valore e fare clic su Applica.
- Nella finestra grafica viene visualizzato un elastico a partire dalla casella di testo della proprietà che collega il cursore all'oggetto associato. Fare clic per posizionare la proprietà come illustrato.
Tutte le proprietà vengono posizionate automaticamente sulla base di questa selezione.
- Per posizionare le proprietà delle parti, selezionare Tutte le parti, RefDes e Numero parte quindi Solo valore e fare clic su Applica.
Per selezionare più elementi nell'elenco, fare clic tenendo premuto il tasto CTRL.

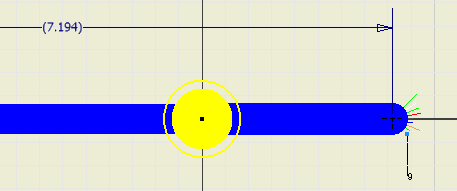

- Nella finestra grafica, fare clic per posizionare le proprietà delle parti.

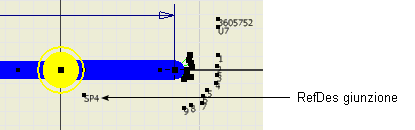

- Per posizionare le proprietà delle giunzioni, selezionare Tutte le giunzioni, RefDes e Solo valore, quindi fare clic su OK.

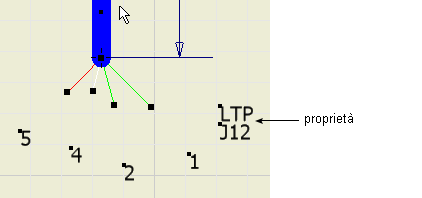

- Fare clic tenendo premuto il tasto CTRL per selezionare le proprietà LTP e J12 e trascinarle vicino all'estremità del segmento diramato.
