Il vincolo verticale fa sì che le linee, gli assi di ellisse o le coppie di punti siano paralleli all'asse Y del sistema di coordinate dello schizzo.
- Nella barra multifunzione fare clic sulla
scheda Schizzo
gruppo Vincola
Vincolo verticale
. - Fare clic su una linea, un asse di ellisse o due punti.
- Continuare a posizionare vincoli verticali o effettuare una delle operazioni seguenti per uscire:
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
- Premere ESC.
- Selezionare un altro comando.
Procedura di creazione di un vincolo verticale

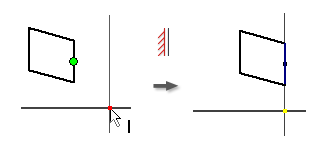

Procedura di applicazione di vincoli ai punti
Nota: Per rendere verticali più linee o più assi, selezionarli e fare clic su Vincolo verticale.
