Creazione di giunti ad angolo retto

Ora si procederà alla creazione di giunti ad angolo retto tra i tubi verticali più corti ed il tubo orizzontale.

1. Nella barra multifunzione fare clic sulla scheda Progettazione gruppo Telaio Angolo retto .

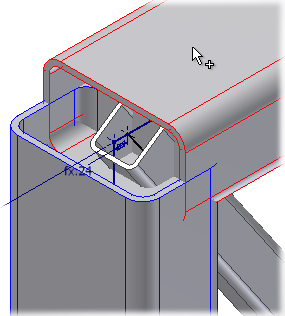

2. Selezionare il primo e il secondo tubo come illustrato.

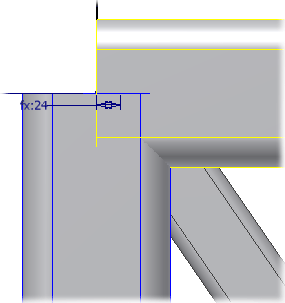

3. Orientare la vista del modello come illustrato nella seguente immagine per vedere gli effetti delle opzioni di giunto angolato sul giunto ad angolo retto.
   Nota: Per maggiore chiarezza, è stata disattivata la visibilità del tubo sullo sfondo.
