La mesh viene applicata innanzitutto alla configurazione base. In caso di errori del modello che impediscono la creazione corretta di una mesh, verrà visualizzato un avvertimento. Gli errori della mesh possono verificarsi per numerose ragioni diverse. Quando si verificano vengono indicate come segue:
- La finestra di dialogo di avanzamento Mesh indica l'errore.
- Sul modello nell'area grafica vengono posizionati un'etichetta di errore e una direttrice. La direttrice indica il punto in cui si è verificato l'errore. Per risolvere l'errore, viene fornita una breve raccomandazione specifica alla situazione. È possibile manipolare l'etichetta mesh come necessario (vedere Modifica di etichette nella finestra grafica).Nota: Se l'errore si verifica in una parte in cui la visibilità è disattivata, l'etichetta mesh non verrà visualizzata nell'area grafica.
- Nel browser, sotto il nodo Mesh, la cartella Errori viene popolata con i nodi di errore corrispondenti alle etichette di errore.
Errori della mesh
- Se un errore si verifica nella configurazione base. Il processo di creazione della mesh viene interrotto e l'utente riceve un messaggio relativo all'errore.
- Se uno studio parametrico indica un errore. L'utente viene avvisato dell'errore specifico. Tuttavia, alle restanti configurazioni continueranno ad essere applicate le mesh.
Gli errori della mesh possono verificarsi:
Etichette errore mesh
- Fare clic sull'etichetta degli errori della mesh o sul nodo degli errori della mesh per visualizzare informazioni aggiuntive nella finestra grafica. Fare clic su un'altra etichetta o nodo degli errori, oppure su un'area vuota della finestra grafica, per nascondere le informazioni.
- I singoli nodi di errore presentano un comando nel menu contestuale Visibilità.
Esclusione di componenti
Quando si verificano errori della mesh, nella finestra di dialogo Mesh viene visualizzato il messaggio Mesh non riuscita
e il browser visualizza la cartella Errori
nel nodo Mesh
. La cartella Errori contiene i componenti per cui si sono verificati errori della mesh.

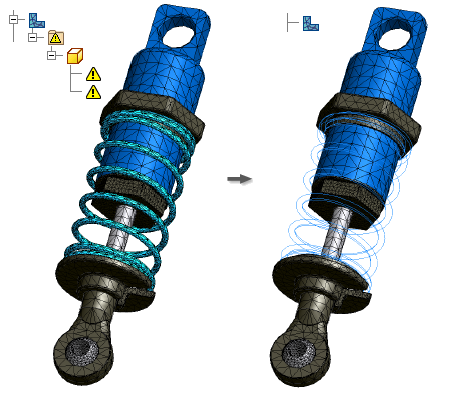

È possibile scegliere i componenti nella cartella degli errori della mesh da escludere dalla simulazione.
- Espandere la cartella Errori.
- Fare clic con il pulsante destro del mouse su un componente e scegliere Escludi da simulazione. L'icona Aggiornamento necessario
viene visualizzata sia accanto al nodo Mesh sia accanto al nodo Contatti
. - Fare clic con il pulsante destro del mouse sul nodo Mesh e scegliere Aggiorna mesh.
- Fare clic con il pulsante destro del mouse sul nodo Mesh e scegliere Vista mesh. Al componente escluso non viene più applicata la mesh.
- Procedere con la simulazione.
