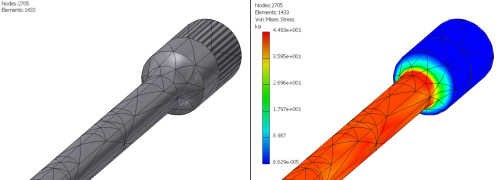

Nei casi in cui si osserva una concentrazione di sollecitazione, è possibile impostare una mesh leggermente più fine. Le impostazioni della mesh consentono di specificare i parametri della mesh da utilizzare nella simulazione. I parametri della mesh vengono applicati a tutte le lavorazioni dei componenti e del modello.
Accedere alle impostazioni della mesh:
- Nella barra multifunzione fare clic sulla
scheda Analisi sollecitazione
gruppo Mesh
Impostazioni mesh
. In alternativa, fare clic con il pulsante destro del mouse sul nodo del browser Mesh e scegliere Impostazioni mesh. - Specificare le impostazioni desiderate nella finestra di dialogo Impostazioni mesh.
Impostazione Uso Default Consigliato se non diversamente specificato Dimensione media elemento Specifica la dimensione dell'elemento rispetto alla dimensione del modello. 0.1 Tra 0.1 e 0.05 Dimensione minima elemento Consente l'affinamento automatico nelle aree di piccole dimensioni. Il valore è relativo alla dimensione media. 0.2 Tra 0.1 e 0.2 Fattore di gradazione Influenza l'uniformità della transizione della mesh tra mesh spesse e mesh fini. Specifica il rapporto della lunghezza massima dello spigolo tra spigoli di elementi adiacenti. Ad esempio, il valore 1,5 limita la lunghezza dello spigolo di un elemento a 1,5 volte la lunghezza dello spigolo di un elemento adiacente. 1.5 Tra 1.5 e 3.0 Angolo di rotazione massimo Influenza il numero di elementi sulle superfici curve. Più piccolo è l'angolo, maggiore è il numero di elementi mesh su una curva. 60 gradi Tra 30 e 60 gradi - Fare clic su OK per applicare le modifiche.
