Per completare il sottoassieme del telaio, verrà aggiunta una seconda ricorrenza della parte HorTube. Verrà quindi vincolata questa ricorrenza agli altri membri del telaio e allo schizzo dello scheletro del telaio.
- Con il sottoassieme Frame attivo, trascinare HorTube:1 dal browser Modello e rilasciarlo nella finestra grafica.
- Nella barra multifunzione fare clic sulla
scheda Assembla
gruppo Posizione
Vincola

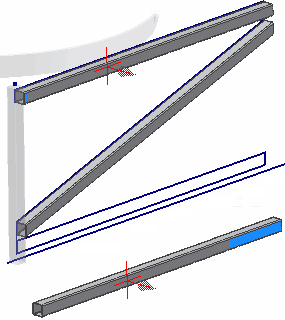

. Nella finestra di dialogo Posiziona vincolo, fare clic sulla soluzione Allineato. - Aggiungere un vincolo Allineato tra le due facce evidenziate nell'immagine di seguito.
- Aggiungere un secondo vincolo Allineato tra le facce finali dei due tubi come evidenziato nell'immagine di seguito.
- Nella finestra di dialogo Posiziona vincolo, fare clic sullo strumento Coincidente.
- Fare clic sulla faccia evidenziata nell'immagine seguente e fare clic sullo spigolo dello schizzo visibile, anch'esso evidenziato. Lo spigolo è una geometria nello schizzo derivato nella parte FrameLayout.
- Applicare il vincolo e Annulla per chiudere la finestra di dialogo Posiziona vincolo.
1 - Linea dello schizzo
- Disattivare la Visibilità della parte FrameLayout nel sottoassieme.
- Salvare il lavoro.
