Definire un segmento di cablaggio tra due connettori circolari (360124:1 e 360575:1) e intorno alla scheda PCB nell'involucro. Regolare l'offset nel corso del lavoro.
- Aprire Enclosure_Assembly.iam nella sottocartella Cable & Harness. È lo stesso assieme è utilizzato nell'esercitazione precedente.
- Nel browser, fare doppio clic su Harness Assembly1 per attivarlo per la modifica.
-
Nella barra multifunzione fare clic sulla
scheda Cavi e cablaggi
gruppo Crea
Crea segmento

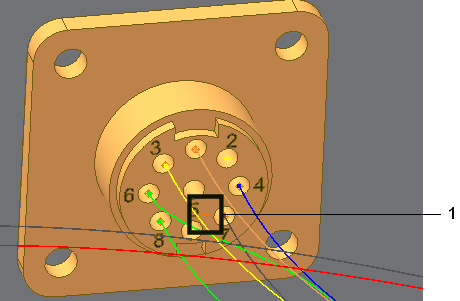

. - Ruotare e ingrandire con lo zoom il componente 360124, quindi selezionare il punto di riferimento come mostrato nell'immagine seguente.
Il punto di riferimento del segmento viene creato in corrispondenza del punto selezionato.
- Spostare il cursore sulla parte inferiore del telaio fino a quando non vengono visualizzati la descrizione e il simbolo di offset. La descrizione visualizza il valore di offset di 0,100 pollici e il simbolo mostra la distanza di offset effettiva come guida per la selezione.
- Prima di selezionare il secondo punto, aumentare l'offset per preparare una derivazione nel cablaggio. Per aumentare l'offset, fare clic con il pulsante destro del mouse, scegliere Modifica offset dal menu contestuale, quindi digitare 0,270.

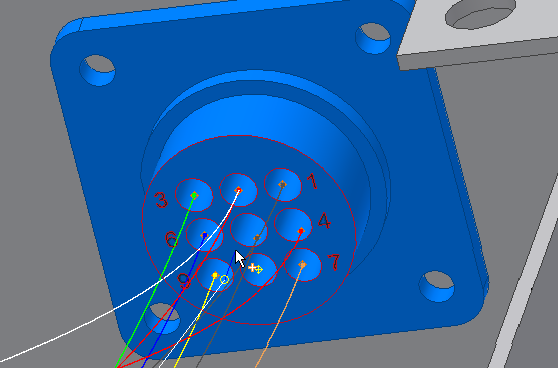

- Per definire il secondo punto, orientare e ingrandire la vista come illustrato e poi selezionare un punto nella parte inferiore del telaio.
Quando si effettuano le selezioni, il sistema visualizza una linea retta dal punto selezionato alla posizione corrente del cursore.
- Continuare a selezionare i punti intorno alla scheda a circuito stampato (PCB) e verso l'altro connettore in modo da creare la forma del segmento.

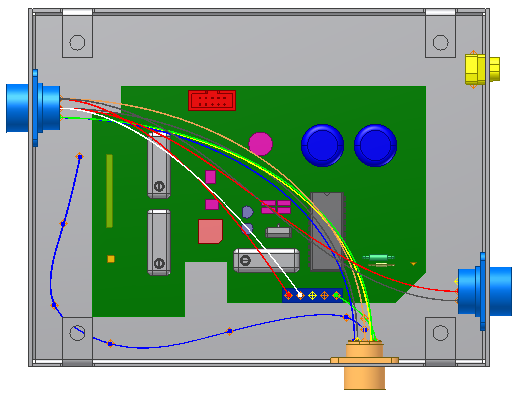

L'illustrazione seguente mostra svariate ulteriori selezioni di punti. Non è importante posizionare esattamente i punti di riferimento. È possibile regolarli una volta che il segmento è completo.
- Fare clic con il pulsante destro del mouse, selezionare Modifica offset, quindi immettere 0,200 per modificare il valore di offset per l'ultimo punto.

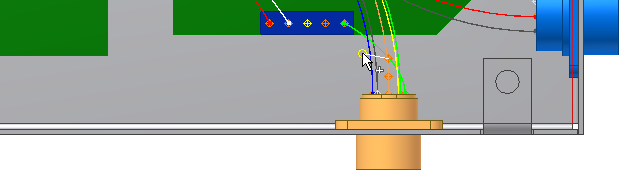

- Fare clic per selezionare il punto come indicato nell'illustrazione.
- Per completare il segmento, fare clic con il pulsante destro del mouse e scegliere Fine.Nota: Se viene visualizzato un messaggio di errore e lo sweep non viene creato, regolare i punti di riferimento nelle aree di maggiore curvatura per ridurre la curva.

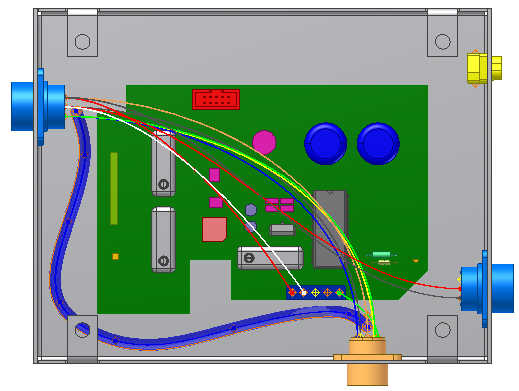

Il sistema crea il segmento come mostrato nell'illustrazione seguente.
- Salvare l'assieme di cablaggio.
