Definire un secondo segmento di cablaggio tra due connettori circolari (360575:2 e 360575:1) e intorno alla scheda PCB sul lato opposto del primo segmento.
- Attivare Harness Assembly2.
-
Fare clic su
scheda Cavi e cablaggi
gruppo Crea
Crea segmento
. - Fare clic con il pulsante destro del mouse, scegliere Modifica offset quindi modificare l'offset su 0,200.

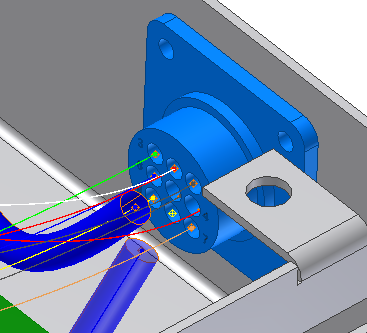

- Fare clic sulla faccia del connettore 360575:2 accanto al piedino 5.
- Continuare la selezione di punti come indicato per creare un segmento simile a quello presente nell'illustrazione seguente.
- Prima di selezionare l'ultimo punto sulla faccia del connettore, modificare l'offset su 0,270.
- Fare clic sulla parte inferiore della faccia del connettore vicino ai piedini 7 e 8.

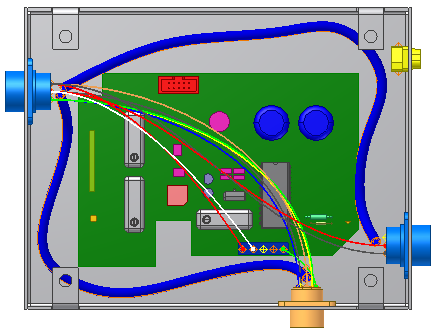

Il nuovo segmento è posizionato come nell'illustrazione che segue.
- Per completare il segmento, fare clic con il pulsante destro del mouse e scegliere Fine.
- Salvare l'assieme di cablaggio.
