Ora si definiranno le condizioni contorno mediante l'aggiunta di vincoli e carichi strutturali. Per iniziare, si definiranno i vincoli.
- Nel gruppo Vincoli, fare clic su Fissaggio
. Viene visualizzata la finestra di dialogo, con il selettore di posizione attivo. - Selezionare i due fori attraverso i quali è passata la vite. Si tratta dei fori che rimangono dopo l'esclusione della vite dalla simulazione.
- Fare clic su OK. Le due facce vengono vincolate con un vincolo assiale, come se la vite si trovasse ancora nella posizione originale.
Ora si assegneranno carichi ai componenti.
- Nel gruppo Carichi, fare clic su Foraa

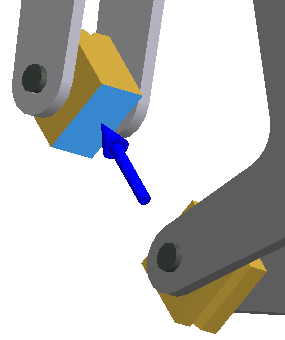

. Viene visualizzata la finestra di dialogo corrispondente, con il selettore di posizione attivo. - Selezionare la faccia del componente ch_09-Upper_Grip come indicato.
- Nella finestra di dialogo immettere 100 nel campo Intensità, quindi fare clic su OK.

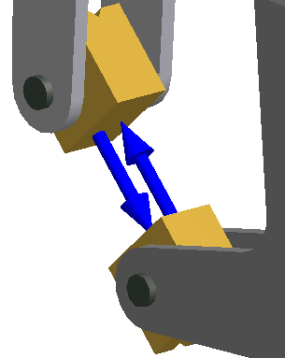

- Ripetere la procedura per il componente ch_09-Lower_Grip.
- Fare clic su OK per uscire dalla finestra di dialogo Forza.
