In questa esercitazione viene usato un modello di scheletro per posizionare e creare membri del telaio Creare un assieme e posizionare il modello di scheletro.
- Creare un nuovo file di assieme vuoto usando il modello Standard (mm).iam.
- Inserire nell'assieme un'occorrenza di frame_generator.ipt che si trova nella cartella Frame Generator.

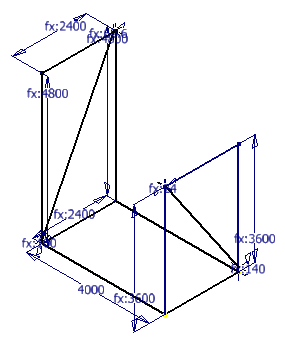

Questa parte è costituita da uno schizzo 2D e da uno schizzo 3D che definiscono il modello di scheletro di esempio. Questo modello di parte consente di definire il posizionamento e l'estensione dei componenti del telaio nell'assieme.
- Salvare l'assieme denominandolo Skeletal.iam.
