I comandi del Generatore telaio si trovano nel gruppo Telaio della scheda Progettazione. Innanzitutto, inserire i membri del telaio nelle tre linee verticali.
- Nella barra multifunzione fare clic sulla
scheda Progettazione
gruppo Telaio
Inserisci telaio
. - Selezionare ISO dal menu Norme.
- Dal menu Famiglia, selezionare ISO 657/14 - 2000 (Rettangolari).
- Dal menu Dimensioni, selezionare 250x150x10.

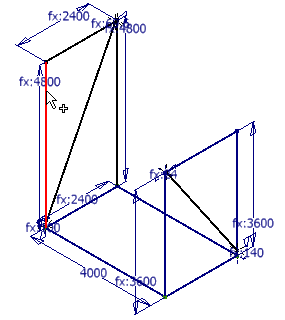

- Selezionare la linea di schizzo verticale come illustrato nell'immagine. Accertarsi di selezionare un punto nella metà superiore della linea. La posizione del membro del telaio dipende in parte dalla metà selezionata di una data linea.

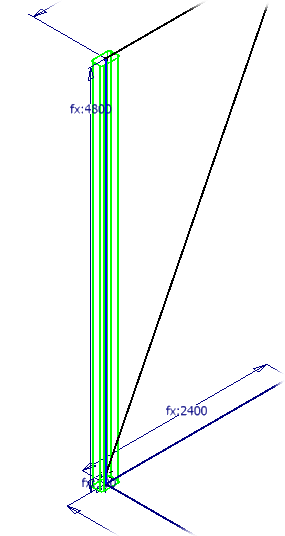

- L'anteprima della tubatura viene visualizzata come illustrato di seguito: Selezionare le tre linee verticali rimanenti.
Nota: Per rimuovere una linea dalla selezione, tenere premuto CTRL e riselezionare la linea o selezionare l'anteprima del profilo.
