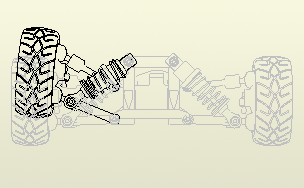

Le rappresentazioni di posizione consentono di catturare istantanee cinematiche di un assieme al fine di mostrare i componenti in varie configurazioni. In un assieme è possibile salvare diverse rappresentazioni di posizione. È possibile specificare per nome una rappresentazione di posizione quando si crea una vista del disegno di base. La vista creata è associativa rispetto alla rappresentazione di posizione, e viene aggiornata in modo da riflettere le modifiche apportate alla rappresentazione.
- Creare o aprire un disegno.
- Nella barra multifunzione fare clic sulla
scheda Posiziona viste
gruppo Crea
Base
. - Nella finestra di dialogo Vista del disegno, individuare il file di assiemi desiderato.
- Nella scheda Componente, selezionare una rappresentazione di posizione dall'elenco Posizione.
- Impostare le altre opzioni nella finestra di dialogo Vista del disegno e fare clic su OK.
- Nella finestra grafica, fare clic per posizionare la vista.
