Semplificazione di parti e assiemi per l'analisi

La semplificazione del modello o della parte contribuisce ad accelerare l'analisi. Le parti, il cui scopo viene simulato da un vincolo e la cui rilevanza strutturale è altrimenti limitata, possono essere escluse.

Per accelerare l'analisi, è possibile sopprimere le lavorazioni di parti, quali arrotondamenti simulati o utilizzati per arrotondare gli spigoli.

Nota: Le esclusioni di componenti dell'assieme e di lavorazioni di parti sono specifiche alla simulazione. Di conseguenza, le esclusioni eseguite in una simulazione non influenzano le altre simulazioni.

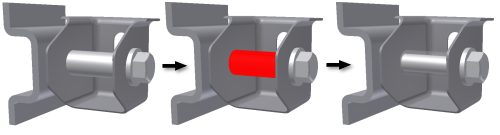

Esclusione dei componenti per semplificare gli assiemi

Escludere una parte o un assieme dall'analisi:

1. Espandere i nodi del browser dell'assieme fino a visualizzare il componente da escludere.
2. Fare clic con il pulsante destro del mouse sul componente e scegliere Escludi da simulazione. In alternativa, fare clic con il pulsante destro del mouse sul componente nell'area grafica e scegliere Escludi da simulazione.

La visualizzazione di un componente escluso diventa trasparente nell'ambiente di simulazione.

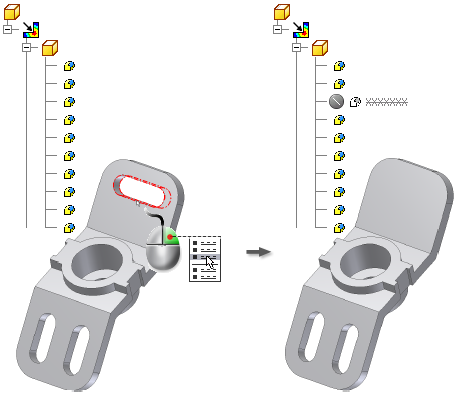

Esclusione di lavorazioni per semplificare parti e assiemi

La soppressione di lavorazioni per l'analisi può velocizzare il processo di creazione della mesh. Per escludere una lavorazione di parte nella finestra grafica dall'Analisi sollecitazione:

1. Impostare come filtro di selezione Seleziona lavorazioni .
2. Nella finestra grafica, selezionare le lavorazioni da escludere, singolarmente o tramite una selezione multipla.
3. Fare clic con il pulsante destro del mouse e scegliere Escludi da simulazione.

Le lavorazioni vengono nascoste nella finestra grafica. Nel browser, le lavorazioni non sono disponibili e sono indicate dall'icona Escludi . Anche le lavorazioni dipendenti diventano invisibili nella finestra grafica e non sono disponibili nel browser.

Nota: Le lavorazioni escluse vengono soppresse per l'analisi della sollecitazione, ma la soppressione viene ignorata quando si torna all'ambiente di modellazione di parti o di assiemi. Inoltre, non è possibile escludere lavorazioni già soppresse nell'ambiente di modellazione.

In alternativa, è possibile selezionare lavorazioni da escludere nel browser:

1. Espandere il nodo del browser della parte fino a visualizzare le lavorazioni da escludere.
2. Fare clic con il pulsante destro del mouse sulla lavorazione e scegliere Escludi da simulazione.

Se si verifica un errore durante la creazione di una mesh di un elemento finito, viene visualizzata una finestra di dialogo di errore. L'oggetto geometrico che può comportare dei problemi viene evidenziato e la creazione della mesh viene interrotta.

Analisi di parti o assiemi contenenti corpi a parete sottile

Per rilevare corpi a parete sottile, fare clic su Trova corpi sottili nel gruppo Prepara. Se il modello contiene componenti che soddisfano i criteri di corpi a parete sottile, compare una casella di messaggio con l'opzione per la creazione automatica di superfici medie dai corpi a parete sottile rilevati.

Selezionando OK, compare la finestra di dialogo Superficie media. Fare clic su OK per valutare il modello e creare superfici medie. È inoltre possibile fare clic sul comando Offset per selezionare manualmente la faccia o le facce da analizzare per i criteri dei corpi sottili.

Tutte le superfici medie e gli offset sono elencati sotto al nodo del browser Lavorazioni di svuotamento.
