Poiché le flange contorno e le profilature hanno formato un tubo aperto, è possibile creare un modello piatto senza aggiungere un'altra lavorazione.
- Nella barra multifunzione fare clic sulla
scheda Lamiera
gruppo Modello piatto
Crea modello piatto
.
Il modello piatto viene creato. La scheda Modello piatto viene visualizzata come scheda attiva della barra multifunzione.

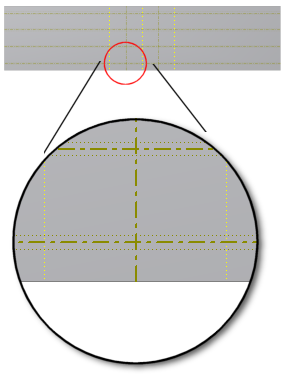

Nel modello piatto vengono visualizzate le linee d'asse piega e le estensioni piega relative alle quattro pieghe di 90 gradi che formano la tubatura quadrata e le due linee d'asse di rotazione relative alle due profilature di 30 gradi create dalle lavorazioni di profilatura. Le linee d'asse piega, le estensioni piega, le linee d'asse rotazione e le estensioni rotazione vengono tutte esportate su strati separati quando un modello piatto viene esportato in formati DWG o DXF per ottenere una maggiore flessibilità nella produzione CNC.
Nella parte finale di questa esercitazione, verrà illustrato l'uso della lavorazione di tipo Spiegatura e Ripiegatura. Spiegare e ripiegare il modello creato aggiungendo alcune lavorazioni, quindi ripiegare e riavvolgere il modello.
