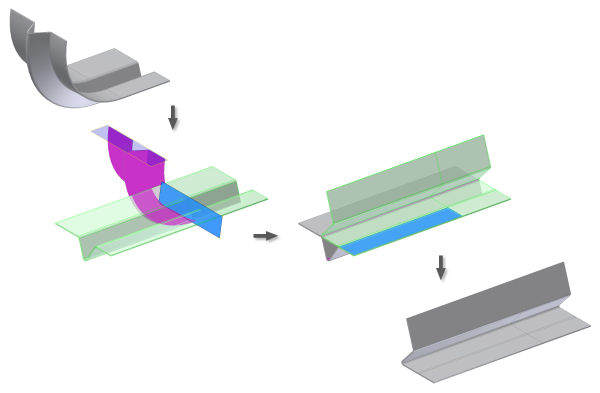

Per aggiungere lavorazioni di modellazione alle facce appiattite di una profilatura è necessario applicare due lavorazioni di spiegatura:
- Nella barra multifunzione fare clic sulla
scheda Lamiera
gruppo Modifica
Punzone
. - Selezionare un riferimento stazionario in corrispondenza delle estremità di una profilatura.
- Selezionare la profilatura.
- Fare clic su Applica.
- Selezionare un riferimento stazionario sulla sezione raddrizzata per applicare la seconda lavorazione di spiegatura.
- Selezionare le pieghe da spiegare.
- Fare clic su OK.
Si procederà quindi con la modellazione del modello svolto e spiegato. Tutte le lavorazioni applicate che intersecano le pieghe verranno deformate durante l'aggiunta di due lavorazioni di ripiegatura per reimpostare la profilatura originale del modello.
Nota: L'aggiunta di una lavorazione di spiegatura per la modellazione è diversa dalla creazione di un modello piatto per la produzione. Vedere Modelli spiegati e modelli piatti per ulteriori informazioni.
