- Verificare che il file di progetto sia impostato su Tutorial_Files.ipj.
- Fare clic sul comando Apri quindi accedere alla cartella Assembly FEA 3.
- Selezionare il file Suspension-Fork_Complete.iam, quindi fare clic su Apri. In alternativa, fare doppio clic sul file .iam.
- Utilizzare il comando Salva con nome per salvare il modello con un altro nome, ad esempio Suspension-Fork_Stress.iam. Non è necessario selezionare Sì per tutti i componenti.
- Nel browser Modello, espandere le cartelle Rappresentazioni e Livello di dettaglio.
- Fare doppio clic sulla rappresentazione del livello di dettaglio Tutte le parti soppresse.

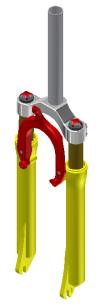

- Nel browser, fare clic con il pulsante destro del mouse sui componenti seguenti e rimuovere il segno di spunta accanto alla voce Sopprimi:
- Fork-Crown:1
- Fork-Slider:1
- Fork-Tube:1
- Fork-Slider_MIR:1
- Fork-Tube_MIR:1
- Fare clic con il pulsante destro del mouse sul nodo della cartella Livello di dettaglio, quindi scegliere Nuovo livello di dettaglio.
- Assegnare alla nuova rappresentazione il nome Stress LOD.
- Salvare il modello dell'assieme.
Questa rappresentazione del livello di dettaglio consente di usufruire dei vantaggi derivanti dall'uso delle rappresentazioni negli ambienti di analisi sollecitazione.
