Eseguire uno studio di frequenza strutturale (analisi modale) per individuare le forme di modo naturali e le frequenze di vibrazione.
- Categoria
-
Simulazione
- Tempo richiesto
-
30 minuti
- File delle esercitazioni usato
-

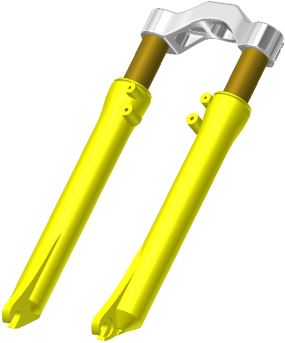

Suspension-Fork_Complete.iam
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.
Nell'esercitazione viene utilizzato un assieme di Inventor, che mostra il processo di creazione, risoluzione e visualizzazione dei risultati utilizzando grafici 3D per illustrare le diverse forme di modalità e i valori delle frequenze corrispondenti.
Sono inclusi i contatti manuali e la selezione di impostazioni di mesh avanzate. Sono disponibili le prime 10 forme di modalità e l'illustrazione dei risultati.
Obiettivi
- Creazione di una nuova simulazione modale.
- Utilizzo dei contatti manuali per la definizione delle relazioni corrette tra i componenti.
- Esclusione di componenti o utilizzo di una rappresentazione della vista disegno per rimuovere componenti dalla simulazione.
- Sostituzione di materiali.
- Aggiunta di vincoli.
- Aggiunta manuale di contatti.
- Indicazione dei parametri della mesh.
- Esecuzione della simulazione.
- Visualizzazione dei risultati.
Prerequisiti
- Completamento delle esercitazioni Analisi sollecitazione assiemi e Contatti e affinamento mesh.
- Per ulteriori informazioni, vedere l'argomento Introduzione della Guida in linea.
